PT Series

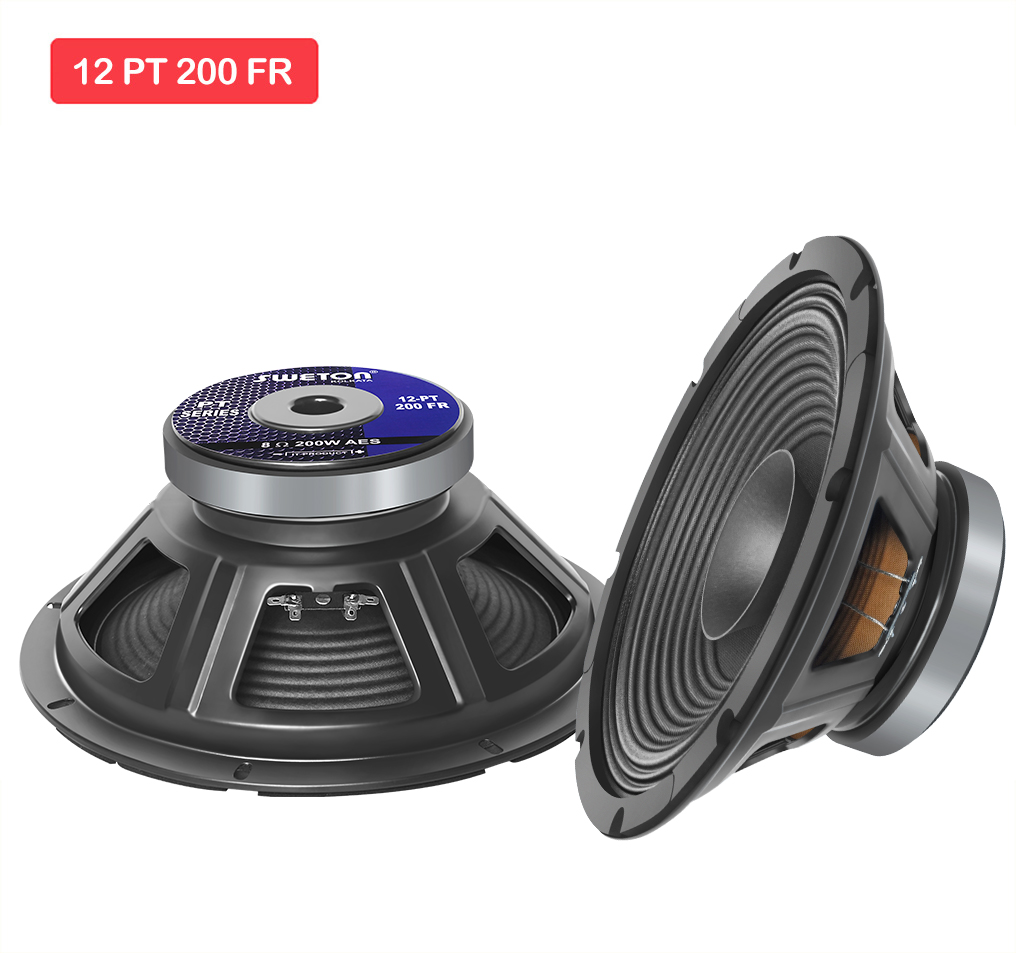

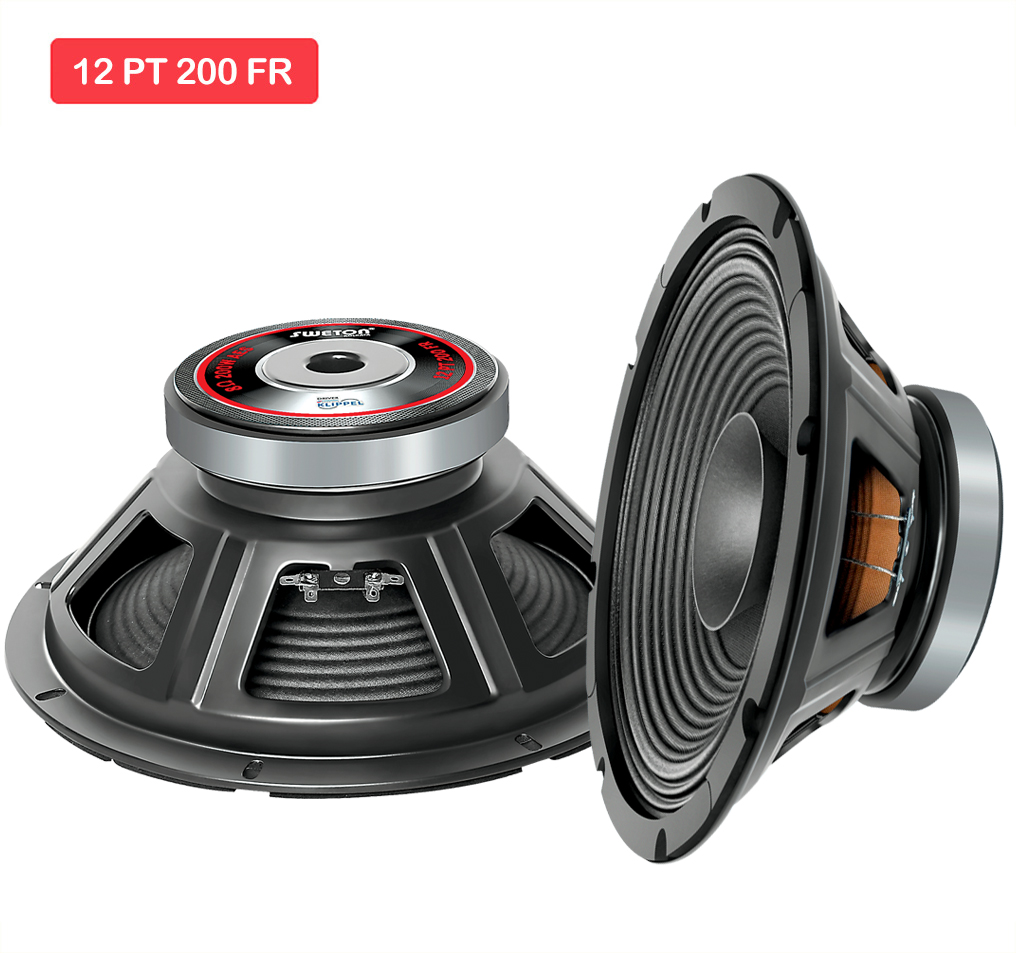

Key Features
Program Power 400w
Voice Coil 51.2 mm (2 in)
Response 45-10500 Hz
Sensitivity 1W/1M 94 dB

Specification

Nominal Diameter 321 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 200 W

Parameters

Resonant Frequency FS 39 Hz
DC Resistance Re 6.4 Ω
Electrical Q Qes 0.52

Mounting Info

Overall Diameter 321 mm
Bolt Circle Diameter 300 mm
Baffle Cutout Diameter 287 mm

Recone Kit

Recone Kit Number REC12PT200FR

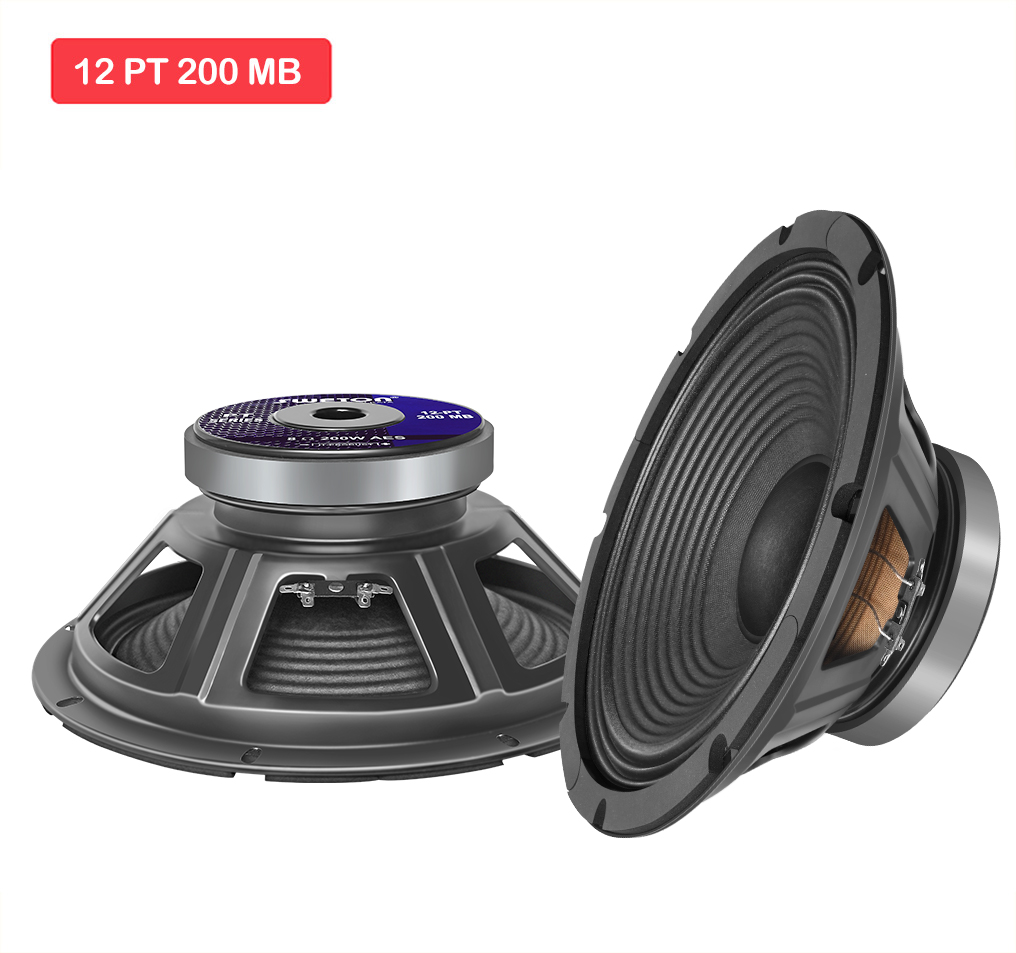

Key Features
Program Power 400 w
Voice Coil 51.2 mm (2 in)
Response 39-4500 Hz
Sensitivity 1W/1M 94 dB

Specification

Nominal Diameter 321 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 200 w

Parameters

Resonant Frequency FS 39 Hz
DC Resistance Re 6.2 Ω
Electrical Q Qes 0.49

Mounting Info

Overall Diameter 321 mm
Bolt Circle Diameter 300 mm
Baffle Cutout Diameter 287 mm

Recone Kit

Recone Kit Number REC12PT200MB
Key Features
Program Power 800 W
Voice Coil 76.2 mm (3 in)
Response 60-4500 Hz
Sensitivity 1W/1M 97 dB

Specification

Nominal Diameter 314 mm
Nominal Impedance
Nominal Power Handling(AES) 400 W

Parameters

Resonant Frequency FS 66 Hz
DC Resistance Re 5.5 Ω
Electrical Q Qes 0.43

Mounting Info

Overall Diameter 314 mm
Bolt Circle Diameter 296 mm
Baffle Cutout Diameter 282 mm

Recone Kit

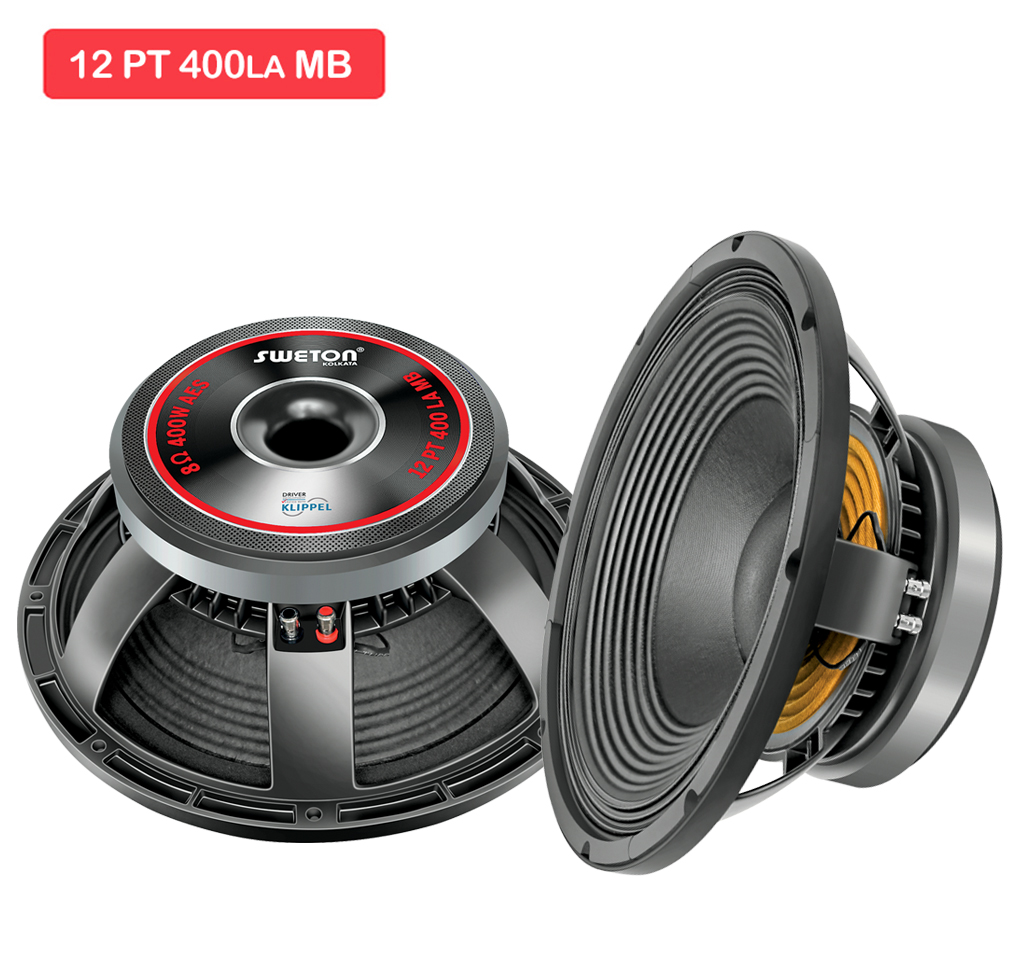

Recone Kit Number REC12PT400LAMB
Key Features
Program Power 800 W
Voice Coil 76.2 mm (3 in)
Response 60-5000 Hz
Sensitivity 1W/1M 96 dB

Specification

Nominal Diameter 320 mm
Nominal Impedance
Nominal Power Handling(AES) 400w

Parameters

Resonant Frequency FS 67 Hz
DC Resistance Re 5.6 Ω
Electrical Q Qes 0.49

Mounting Info

Overall Diameter 320 mm
Bolt Circle Diameter 300 mm
Baffle Cutout Diameter 286 mm

Recone Kit

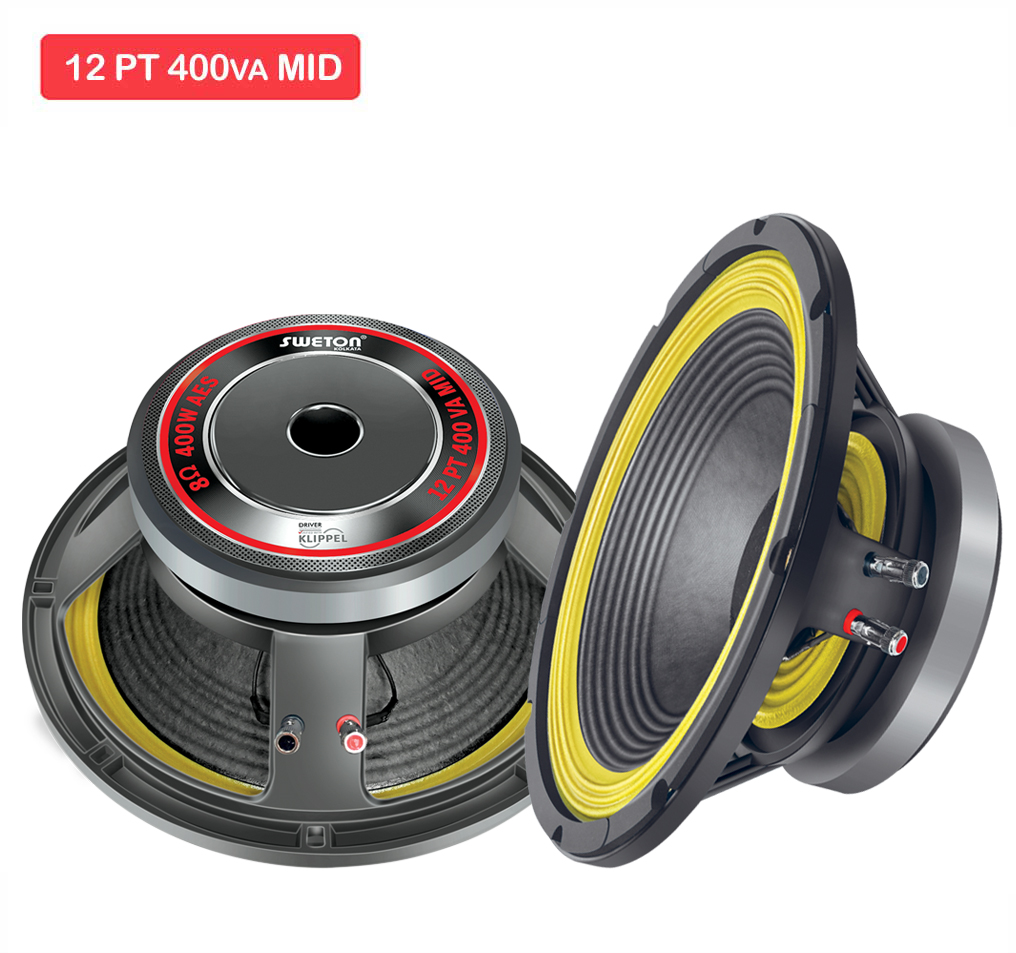

Recone Kit Number REC12PT400MIDVA

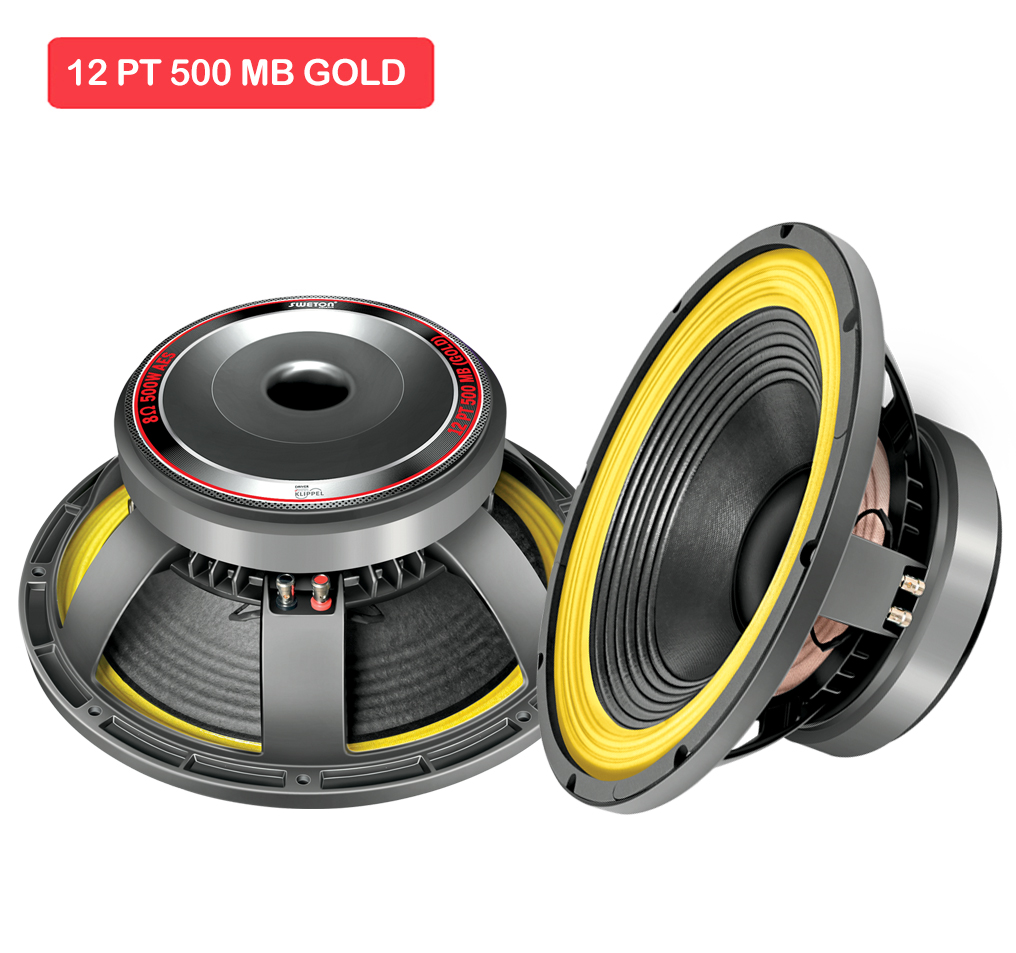

Key Features
Program Power 1000 W
Voice Coil 76.2 mm (3 in)
Response 55-4500 Hz
Sensitivity 1W/1M 98 db

Specification

Nominal Diameter 314 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 500 W

Parameters

Resonant Frequency FS 53 Hz
DC Resistance Re 5.7 Ω
Electrical Q Qes 0.24

Mounting Info

Overall Diameter 314 mm
Bolt Circle Diameter 296 mm
Baffle Cutout Diameter 282 mm

Recone Kit

Recone Kit Number REC12PT500MBG
Key Features
Program Power 1200w
Voice Coil 99.3 mm (4 in)
Response 60-4500 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 315 mm
Nominal Impedance
Nominal Power Handling(AES) 600w

Parameters

Resonant Frequency FS 64 Hz
DC Resistance Re 5.8 Ω
Electrical Q Qes 0.4

Mounting Info

Overall Diameter 315 mm
Bolt Circle Diameter 295 mm
Baffle Cutout Diameter 287 mm

Recone Kit

Recone Kit Number REC12PT600MB

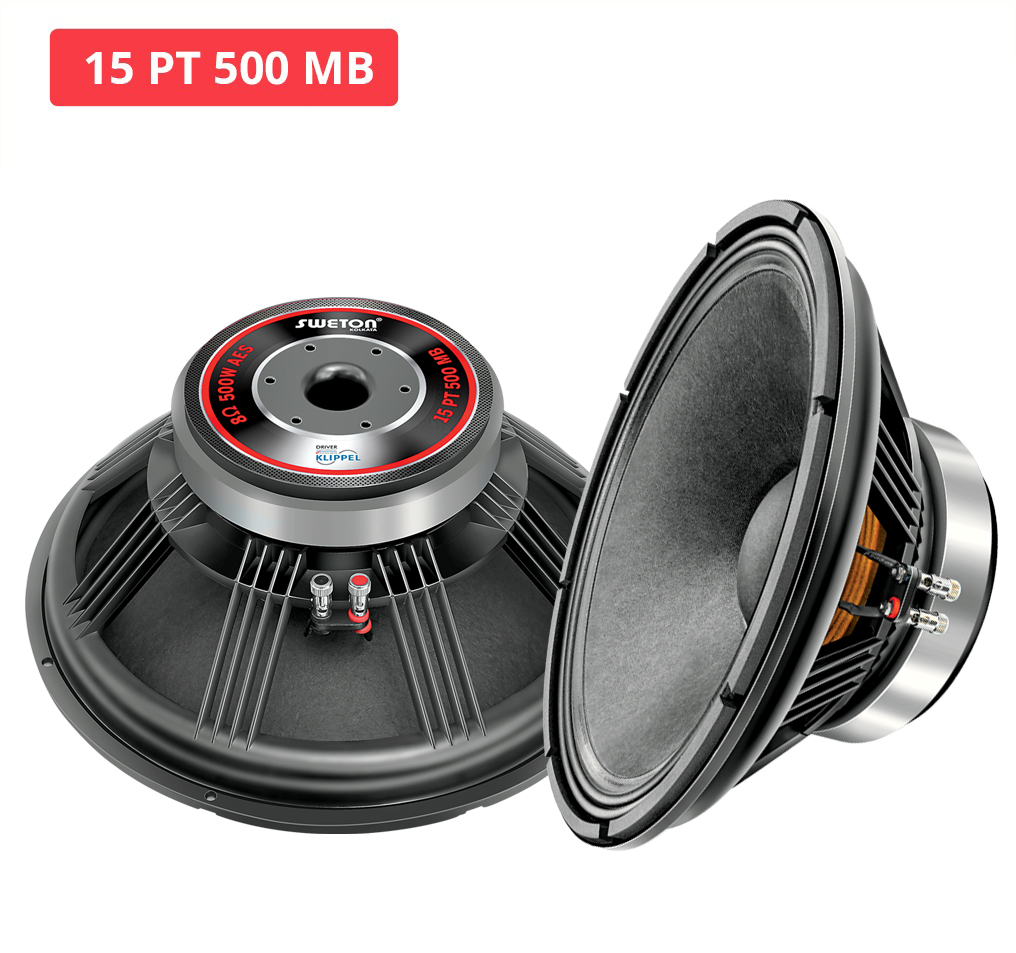

Key Features
Program Power 1000 W
Voice Coil 77 mm (3.03 in)
Response 50-3000 Hz
Sensitivity 1W/1M 97 db

Specification

Nominal Diameter 388 mm
Nominal Impedance
Nominal Power Handling(AES) 500 W

Parameters

Resonant Frequency FS 51 Hz
DC Resistance Re 5.7 Ω
Electrical Q Qes 0.42

Mounting Info

Overall Diameter 388 mm
Bolt Circle Diameter 373 mm
Baffle Cutout Diameter 358 mm

Recone Kit

Recone Kit Number REC15PT500MB

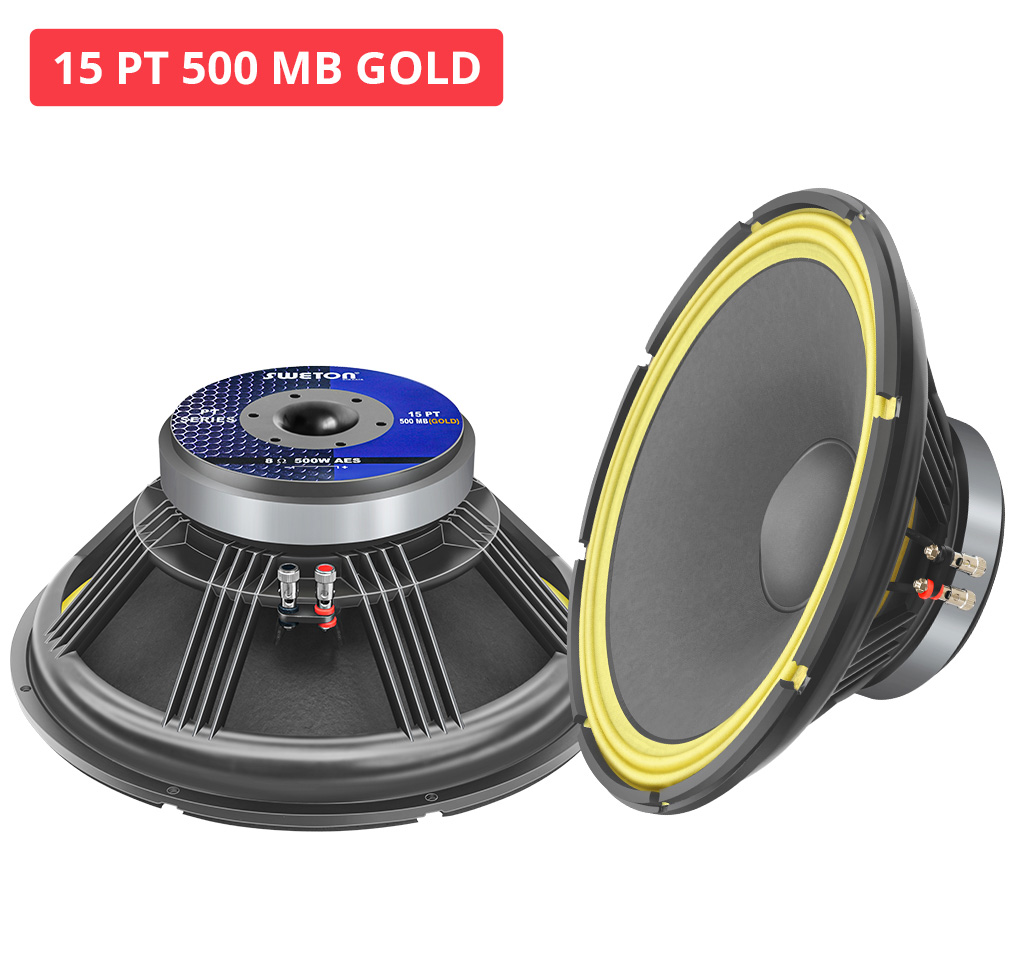

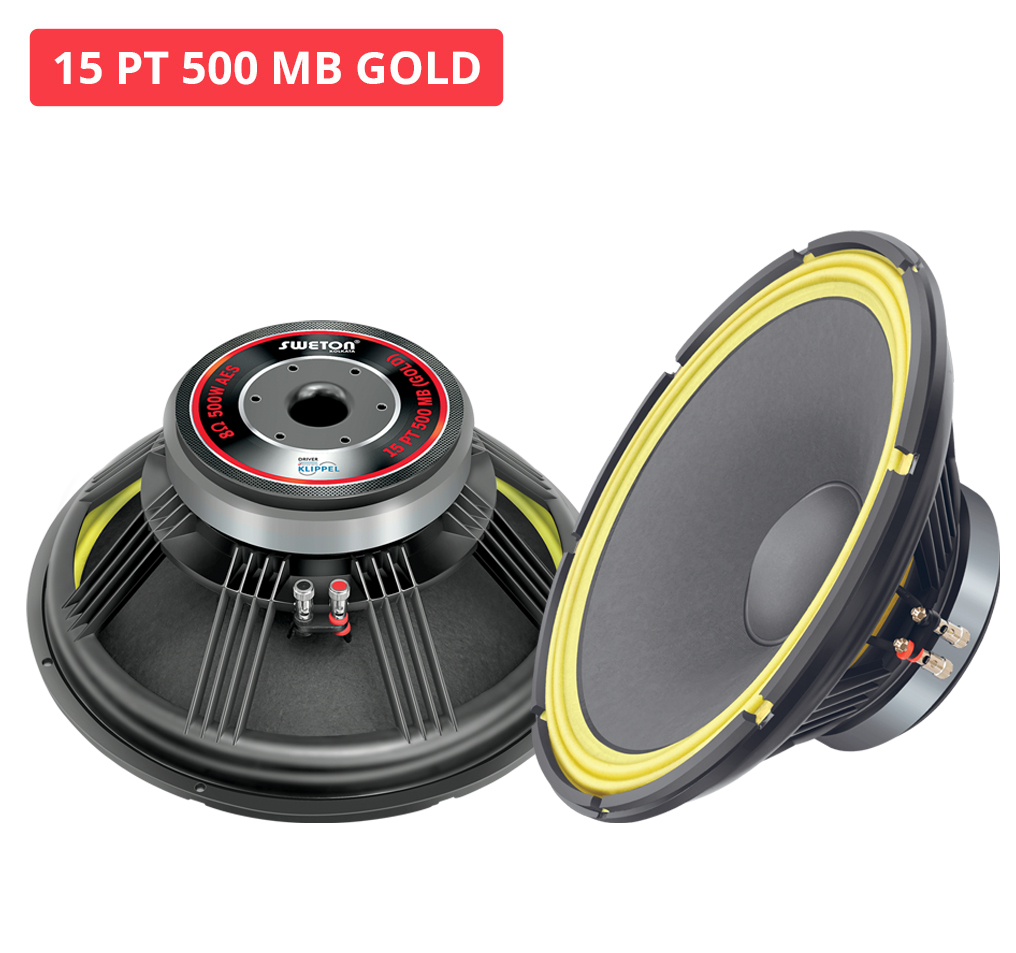

Key Features
Program Power 1000 W
Voice Coil 77 mm (3.03 in)
Response 50-3500 Hz
Sensitivity 1W/1M 98 dB

Specification

Nominal Diameter 388 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 500 W

Parameters

Resonant Frequency FS 49 Hz
DC Resistance Re 5.4 Ω
Electrical Q Qes 0.38

Mounting Info

Overall Diameter 388 mm
Bolt Circle Diameter 373 mm
Baffle Cutout Diameter 358 mm

Recone Kit

Recone Kit Number REC15PT500MBGOLD

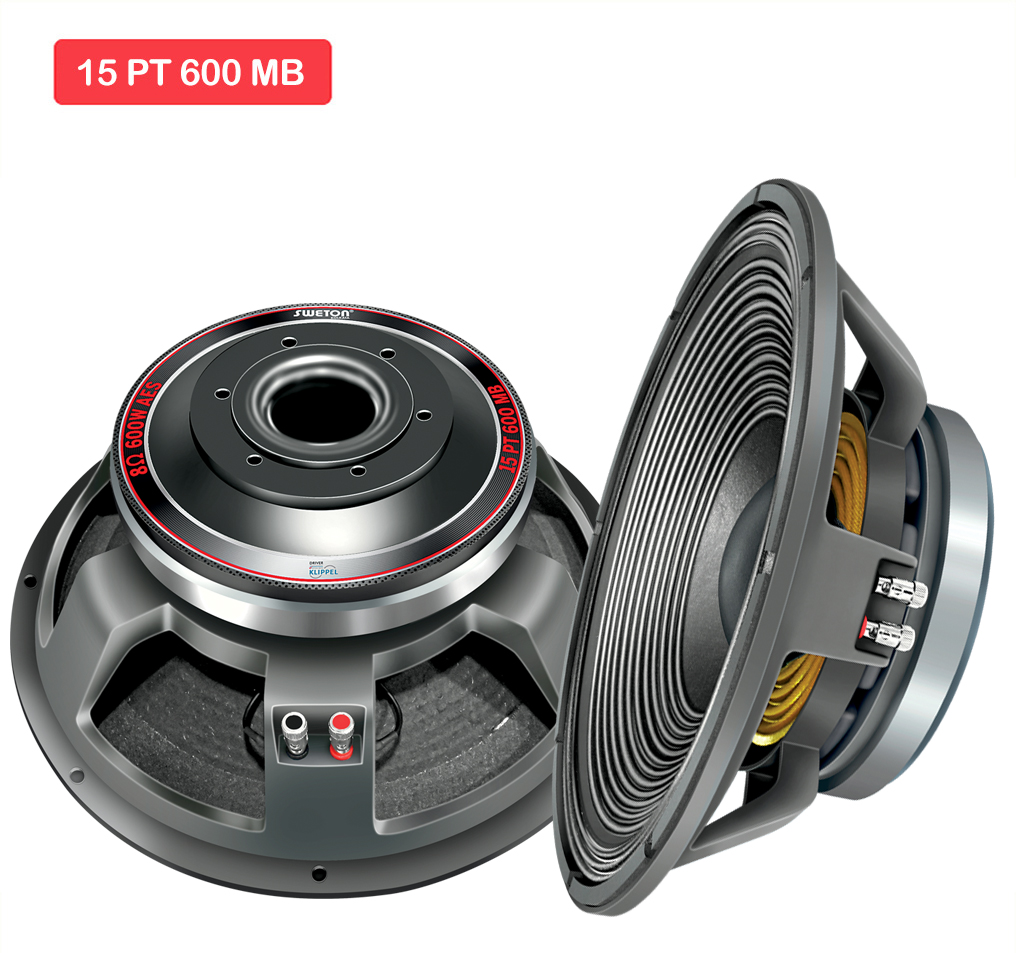

Key Features
Program Power 1200 W
Voice Coil 99.3 mm (4 in)
Response 55-3500 Hz
Sensitivity 1W/1M 96 dB

Specification

Nominal Diameter 388 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 600w

Parameters

Resonant Frequency FS 57 Hz
DC Resistance Re 5.4 Ω
Electrical Q Qes 0.46

Mounting Info

Overall Diameter 388 mm
Bolt Circle Diameter 373 mm
Baffle Cutout Diameter 358 mm

Recone Kit

Recone Kit Number REC15PT600MB

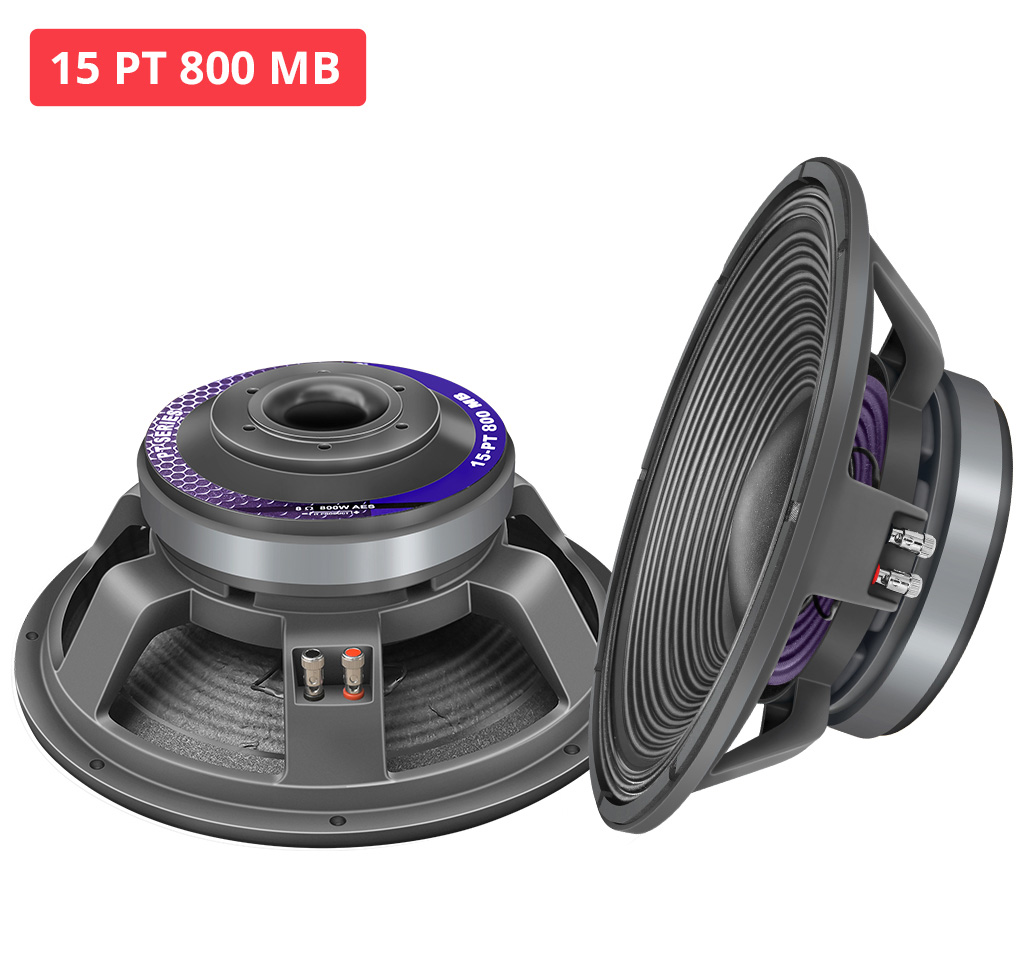

Key Features
Program Power 1600 W
Voice Coil 99.3 mm (4 in)
Response 55-3000 Hz
Sensitivity 1W/1M 96 dB

Specification

Nominal Diameter 388 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 800 W

Parameters

Resonant Frequency FS 54 Hz
DC Resistance Re 5.2 Ω
Electrical Q Qes 0.48

Mounting Info

Overall Diameter 388 mm
Bolt Circle Diameter 373 mm
Baffle Cutout Diameter 358 mm

Recone Kit

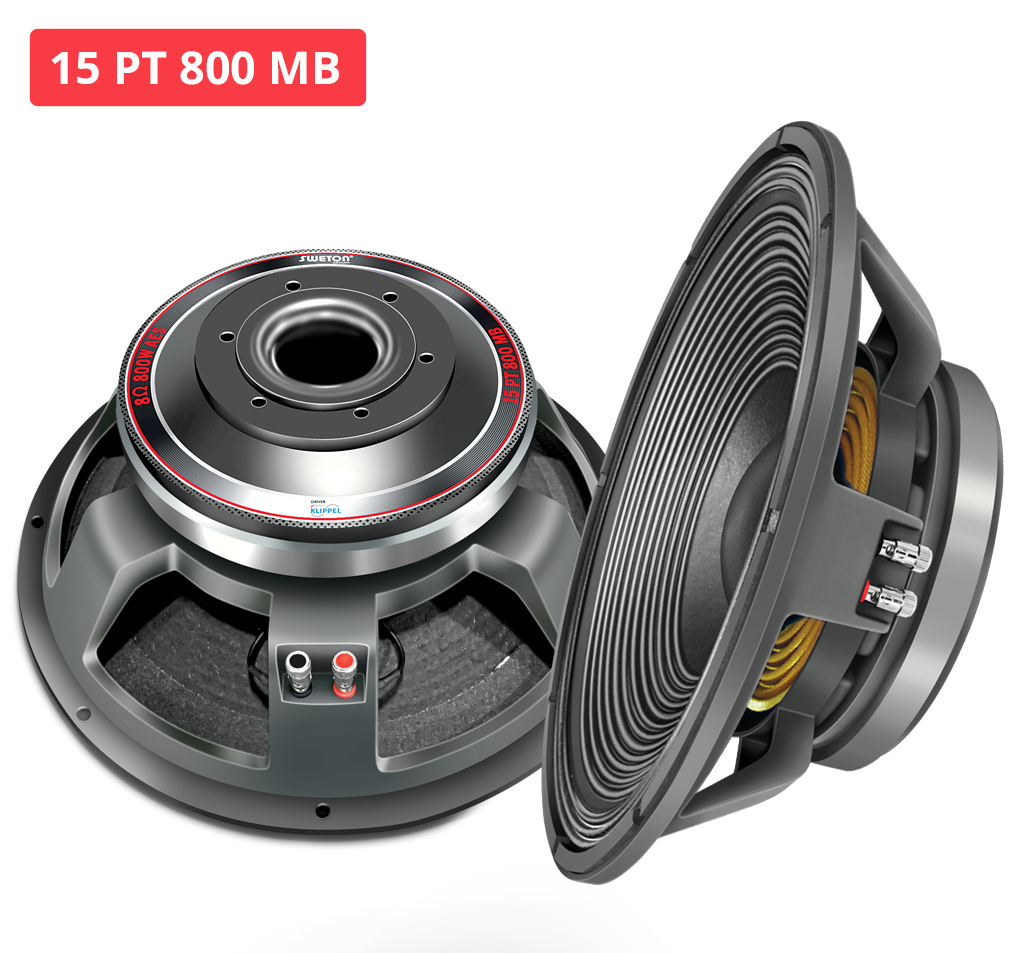

Recone Kit Number REC15PT800MB

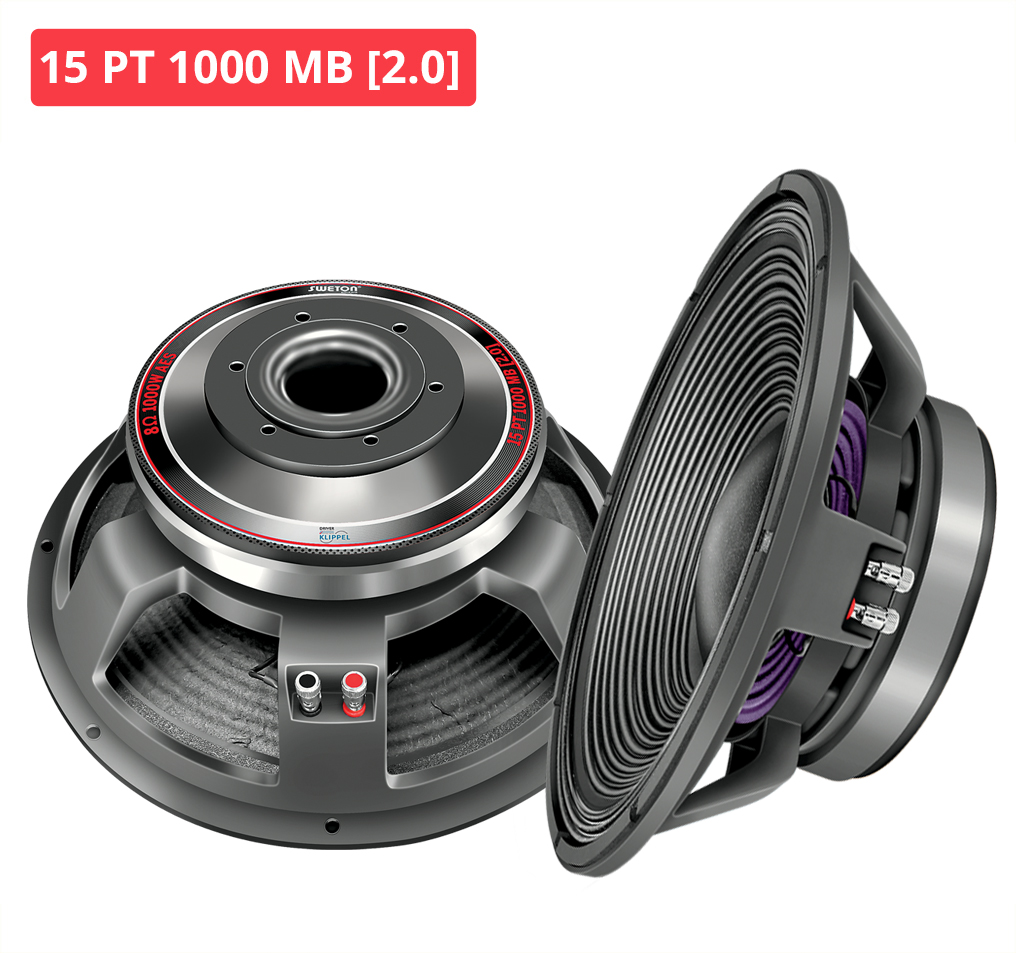

Key Features
Program Power 2000 W
Voice Coil 99.3 mm (4 in)
Response 60-3500 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 388 mm
Nominal Impedance
Nominal Power Handling(AES) 1000w

Parameters

Resonant Frequency FS 60 Hz
DC Resistance Re 5.85 Ω
Electrical Q Qes 0.63

Mounting Info

Overall Diameter 388 mm
Bolt Circle Diameter 373 mm
Baffle Cutout Diameter 358 mm

Recone Kit

Recone Kit Number REC15PT1000MB
Key Features
Program Power 2000 W
Voice Coil 99.3 mm ( 4 in)
Response 45-3200 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 405 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 1000 W

Parameters

Resonant Frequency FS 45 Hz
DC Resistance Re 6.75 Ω
Electrical Q Qes 0.37

Mounting Info

Overall Diameter 405 mm
Bolt Circle Diameter 381 mm
Baffle Cutout Diameter 361 mm
Key Features
Program Power 2400 W
Voice Coil 99.3 mm (4 in)
Response 40-2800 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 394 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 1200W
Gross Weight 13.900 Kg.

Parameters

Resonant Frequency FS 40 Hz
DC Resistance Re 6.7 Ω
Electrical Q Qes 0.34

Mounting Info

Overall Diameter 394 mm
Bolt Circle Diameter 375 mm
Baffle Cutout Diameter 352 mm

Recone Kit

Recone Kit Number REC15PT1200MB
Key Features
Program Power 3000 W
Voice Coil 114 mm (4.5 inch)
Response 45-4500 Hz
Sensitivity 1W/1M 92 dB

Specification

Nominal Diameter 390 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 1500 W

Parameters

Resonant Frequency FS 43 Hz
DC Resistance Re 5.75 Ω
Electrical Q Qes 0.58

Mounting Info

Overall Diameter 390 mm
Bolt Circle Diameter 374 mm
Baffle Cutout Diameter 356 mm

Recone Kit

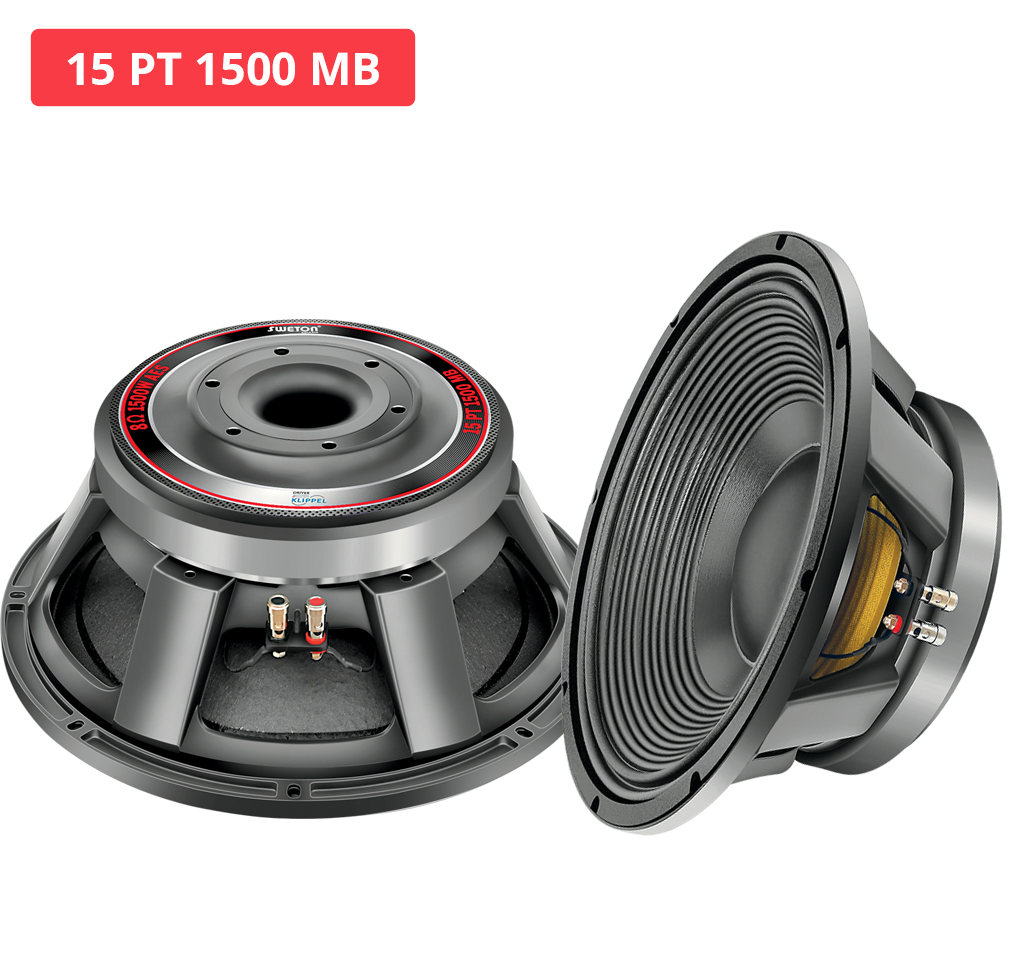

Recone Kit Number REC15PT1500MB

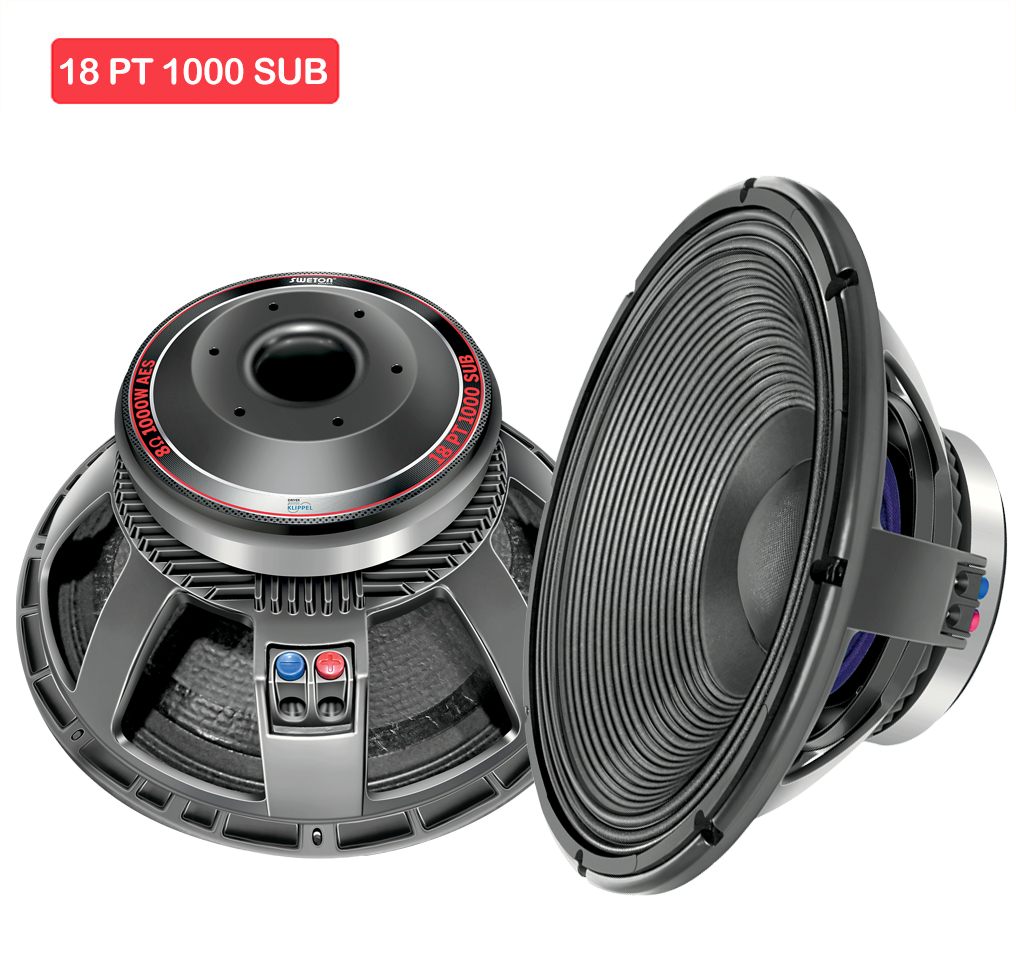

Key Features
Program Power 2000w
Voice Coil 99.3 mm (4 in)
Response 45-1000 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 465 mm
Nominal Impedance
Nominal Power Handling(AES) 1000w

Parameters

Resonant Frequency FS 43 Hz
DC Resistance Re 6.14 Ω
Electrical Q Qes 0.55

Mounting Info

Overall Diameter 465 mm
Bolt Circle Diameter 448 mm
Baffle Cutout Diameter 423 mm

Recone Kit

Recone Kit Number REC18PT1000SUB

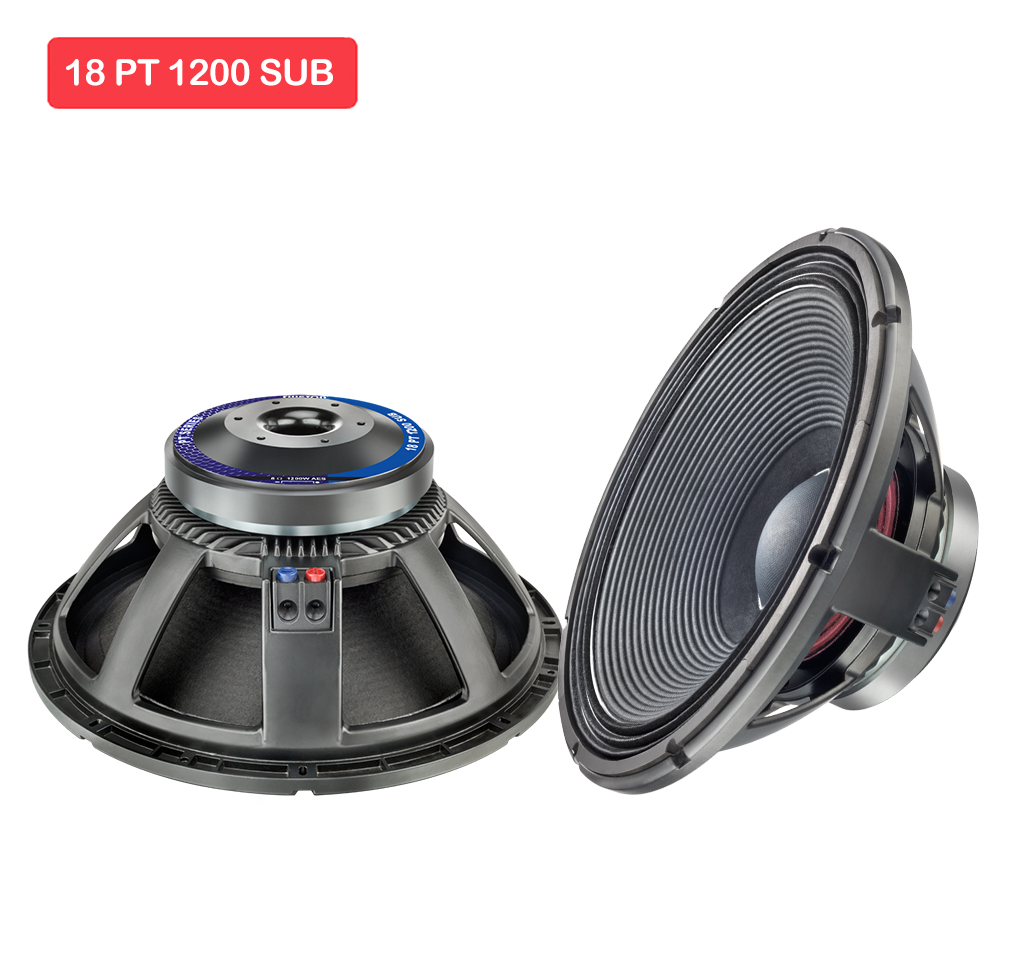

Key Features
Program Power 2400 W
Voice Coil 99.3 mm (4 in)
Response 41-2000 Hz
Sensitivity 1W/1M 94 dB

Specification

Nominal Diameter 465 mm
Nominal Impedance
Nominal Power Handling(AES) 1200 W

Parameters

Resonant Frequency FS 41 Hz
DC Resistance Re 6.4 Ω
Electrical Q Qes 0.56

Mounting Info

Overall Diameter 465 mm
Bolt Circle Diameter 448 mm
Baffle Cutout Diameter 426 mm

Recone Kit

Recone Kit Number REC18PT1200SUB

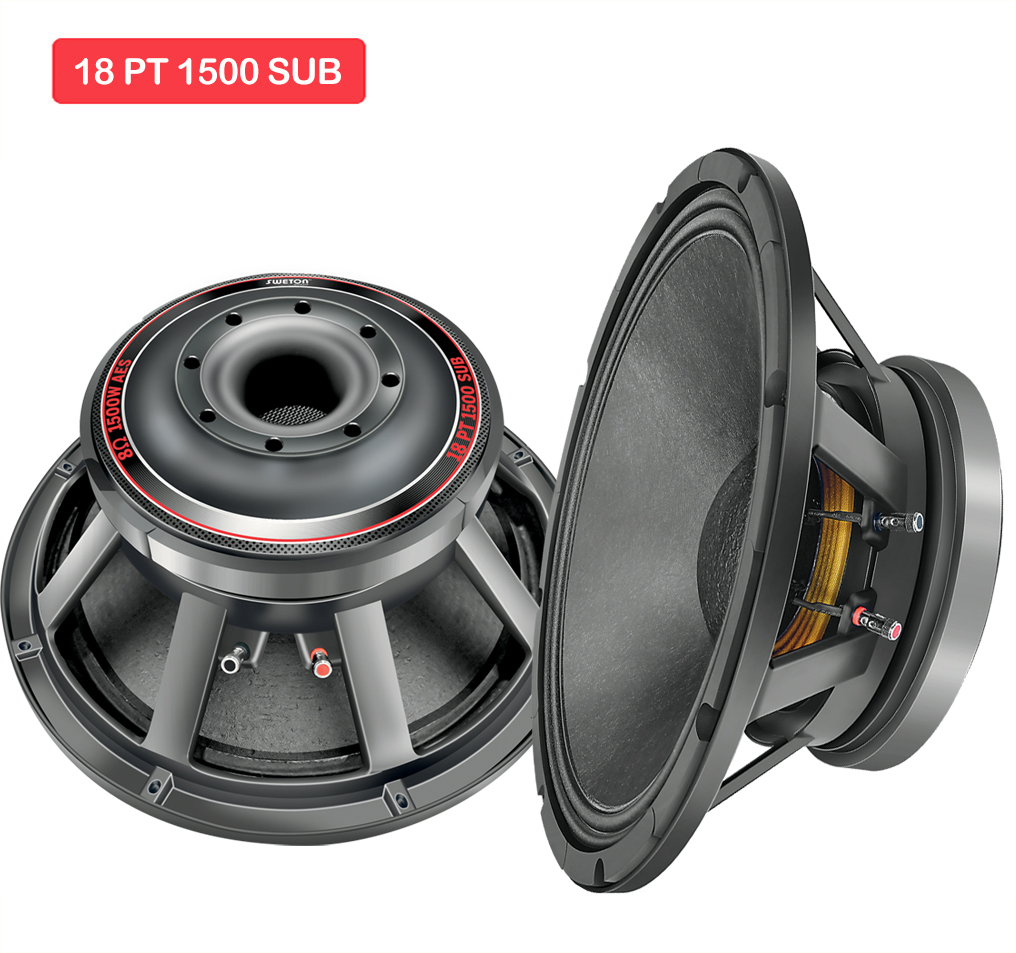

Key Features
Program Power 3000 W
Voice Coil 126 mm (5 in)
Response 45-2000 Hz
Sensitivity 1W/1M 96 dB

Specification

Nominal Diameter 470 mm
Nominal Impedance
Nominal Power Handling(AES) 1500w

Parameters

Resonant Frequency FS 45 Hz
DC Resistance Re 5.98 Ω
Electrical Q Qes 0.4

Mounting Info

Overall Diameter 470 mm
Bolt Circle Diameter 445 mm
Baffle Cutout Diameter 420 mm

Recone Kit

Recone Kit Number REC18PT1500SUB
Key Features
Program Power 3600 W
Voice Coil 130 mm (5.12 in)
Response 49-1500 Hz
Sensitivity 1W/1M 94 dB

Specification

Nominal Diameter 464 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 1800 w

Parameters

Resonant Frequency FS 49 Hz
DC Resistance Re 5.5 Ω
Electrical Q Qes 0.48

Mounting Info

Overall Diameter 464 mm
Bolt Circle Diameter 445 mm
Baffle Cutout Diameter 422 mm

Recone Kit

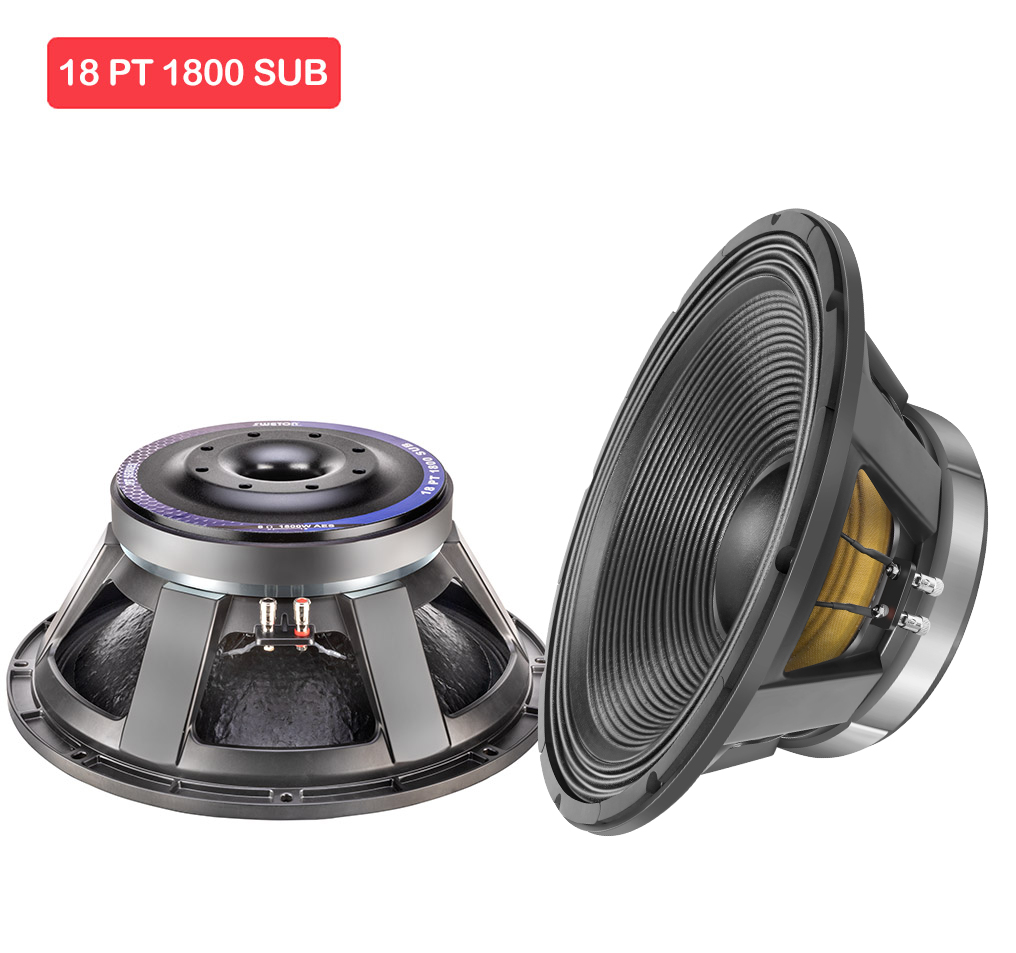

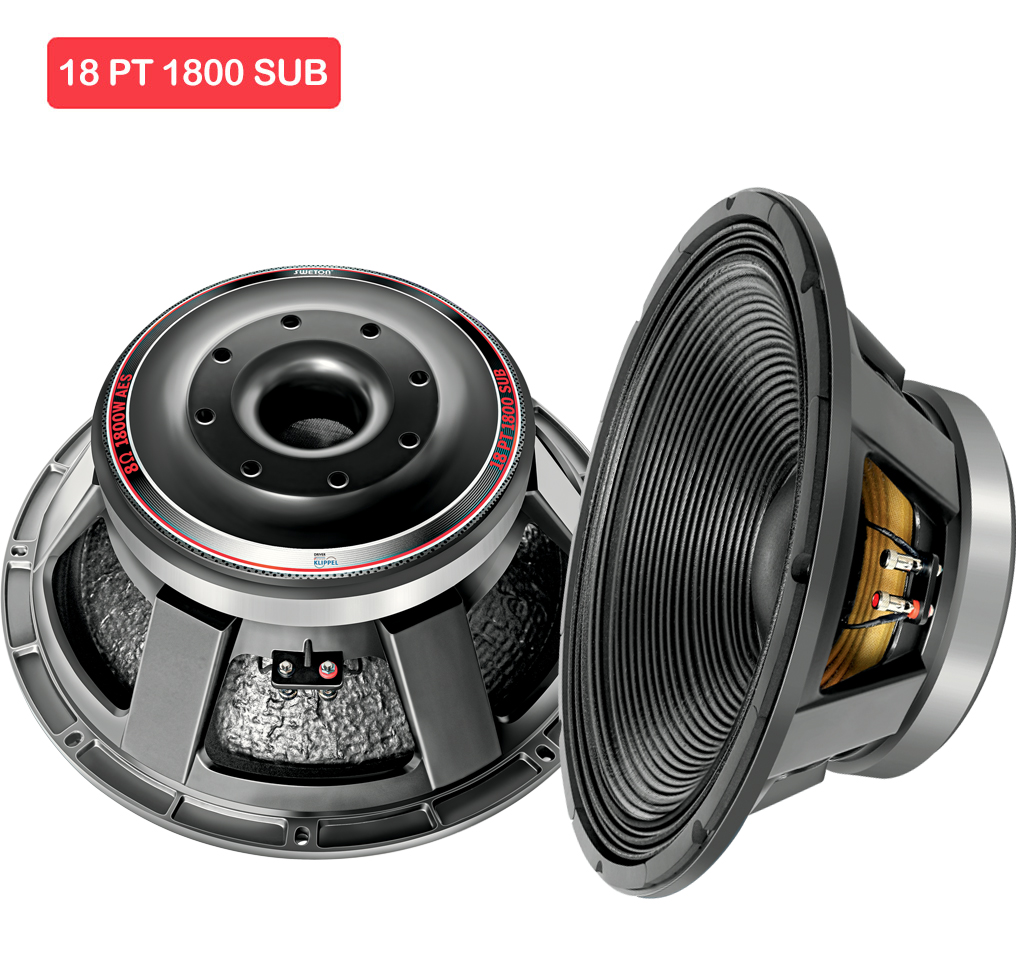

Recone Kit Number REC18PT1800SUB
Key Features
Program Power 4000 W
Voice Coil 152 mm (6 in)
Response 50-1600 Hz
Sensitivity 1W/1M 94 dB

Specification

Nominal Diameter 464 mm
Nominal Impedance
Nominal Power Handling(AES) 2000w

Parameters

Resonant Frequency FS 51 Hz
DC Resistance Re 6.09 Ω
Electrical Q Qes 0.47

Mounting Info

Overall Diameter 464 mm
Bolt Circle Diameter 445 mm
Baffle Cutout Diameter 420 mm

Recone Kit

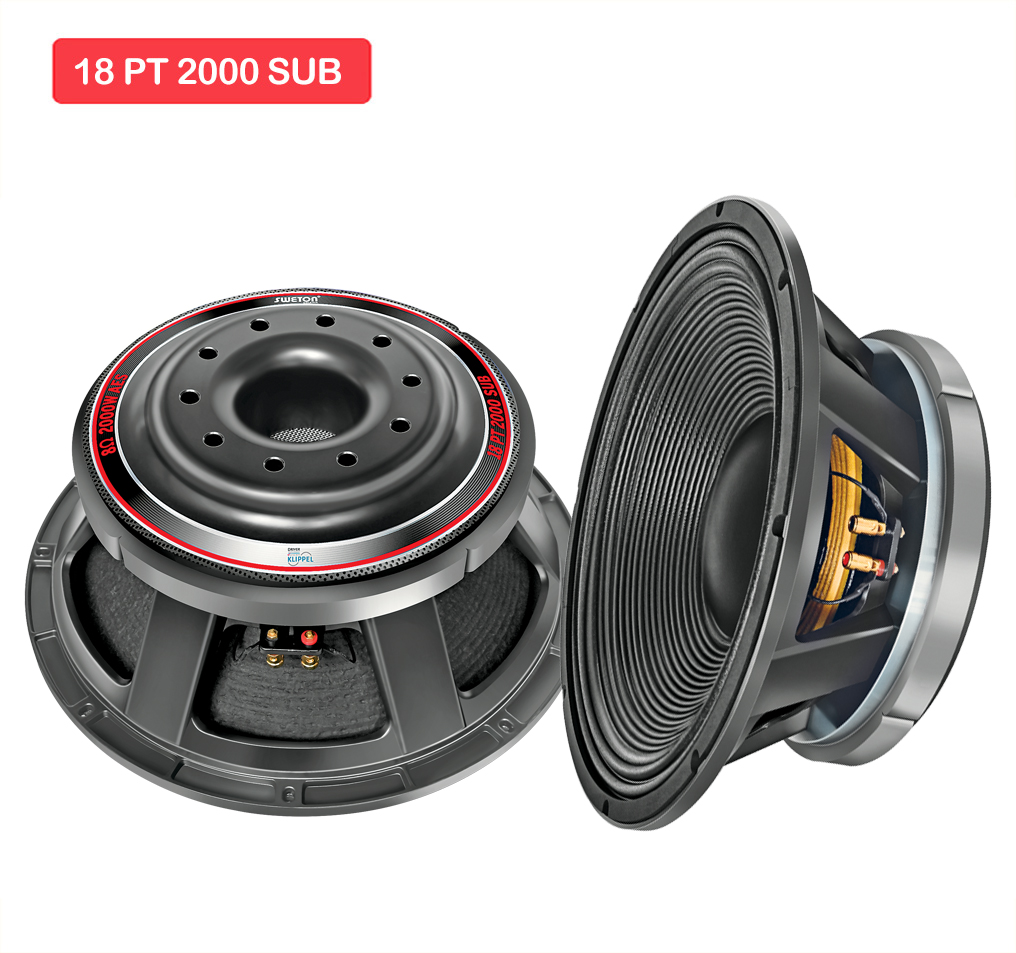

Recone Kit Number REC18PT2000SUB
Key Features
Program Power 4000 W
Voice Coil 140 mm (5.5 in)
Response 35-500 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 544 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 2000 W

Parameters

Resonant Frequency FS 34 Hz
DC Resistance Re 6.5 Ω
Electrical Q Qes 0.34

Mounting Info

Overall Diameter 544 mm
Bolt Circle Diameter 525 mm
Baffle Cutout Diameter 496 mm

Recone Kit

Recone Kit Number REC21PT- 2000SUB
Key Features
Program Power 5000 W
Voice Coil 152 mm (6 in)
Response 43-500 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 545 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 2500 W

Parameters

Resonant Frequency FS 43 Hz
DC Resistance Re 6.0 Ω
Electrical Q Qes 0.49

Mounting Info

Overall Diameter 545 mm
Bolt Circle Diameter 525 mm
Baffle Cutout Diameter 497 mm

Recone Kit

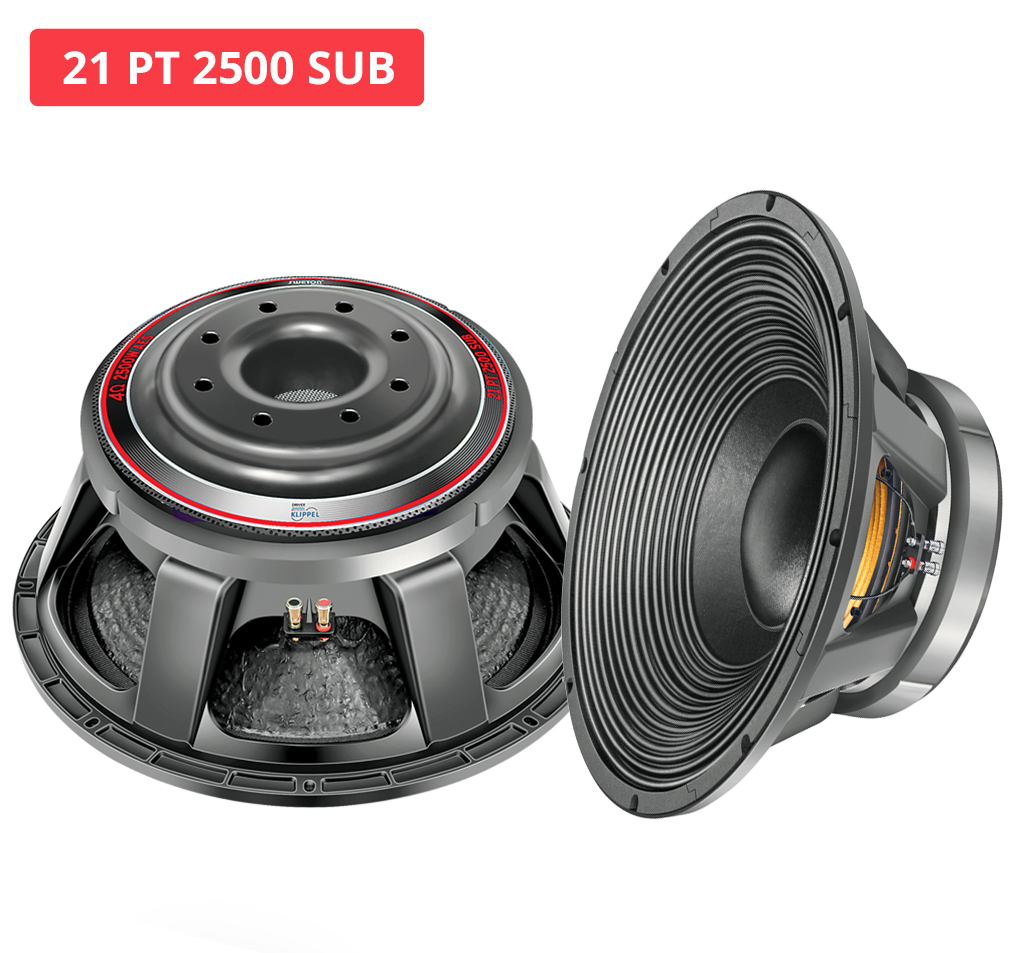

Recone Kit Number REC21PT- 2500SUB
