PT Series

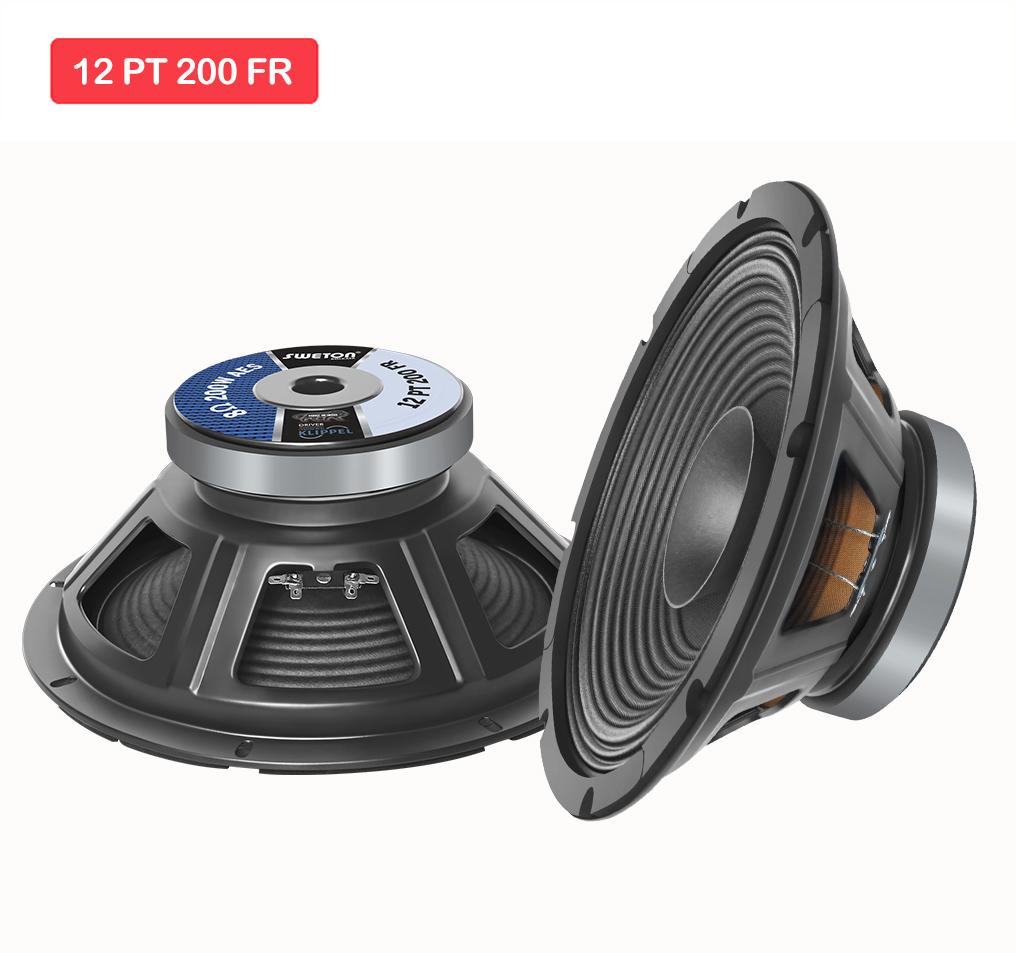

Key Features
Program Power 400w
Voice Coil 51.2 mm (2 in)
Response 45-10000 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 321 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 200 W

Parameters

Resonant Frequency FS 44 Hz
DC Resistance Re 6.2 Ω
Electrical Q Qes 0.57

Mounting Info

Overall Diameter 321 mm
Bolt Circle Diameter 300 mm
Baffle Cutout Diameter 287 mm

Recone Kit

Recone Kit Number REC12PT200FR
Key Features
Program Power 400 w
Voice Coil 51.2 mm (2 in)
Response 41-4500 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 321 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 200 w

Parameters

Resonant Frequency FS 41 Hz
DC Resistance Re 6.2 Ω
Electrical Q Qes 0.48

Mounting Info

Overall Diameter 321 mm
Bolt Circle Diameter 300 mm
Baffle Cutout Diameter 285 mm

Recone Kit

Recone Kit Number REC12PT200MB

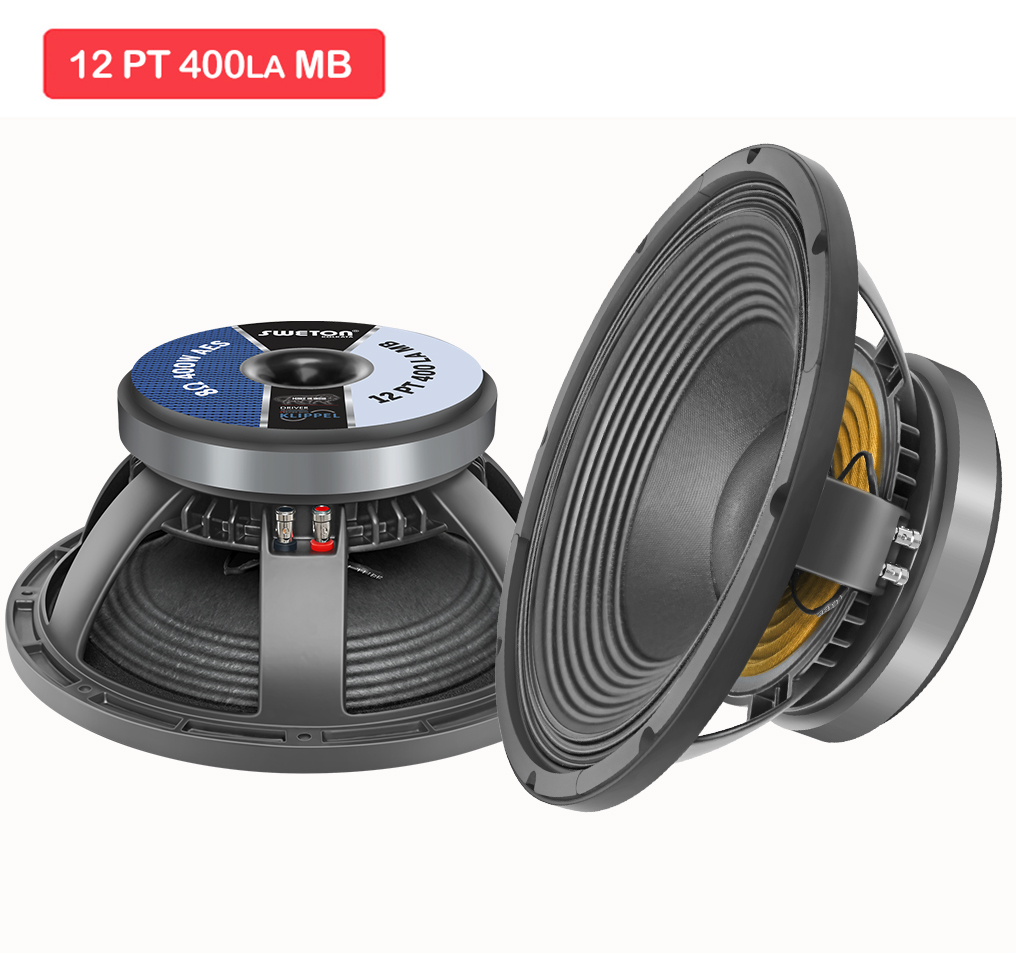

Key Features
Program Power 800 W
Voice Coil 76.2 mm (3 in)
Response 68-4500 Hz
Sensitivity 1W/1M 98 dB

Specification

Nominal Diameter 314 mm
Nominal Impedance
Nominal Power Handling(AES) 400w

Parameters

Resonant Frequency FS 68 Hz
DC Resistance Re 5.3 Ω
Electrical Q Qes 0.41

Mounting Info

Overall Diameter 314 mm
Bolt Circle Diameter 296 mm
Baffle Cutout Diameter 282 mm

Recone Kit

Recone Kit Number REC12PT400LAMB

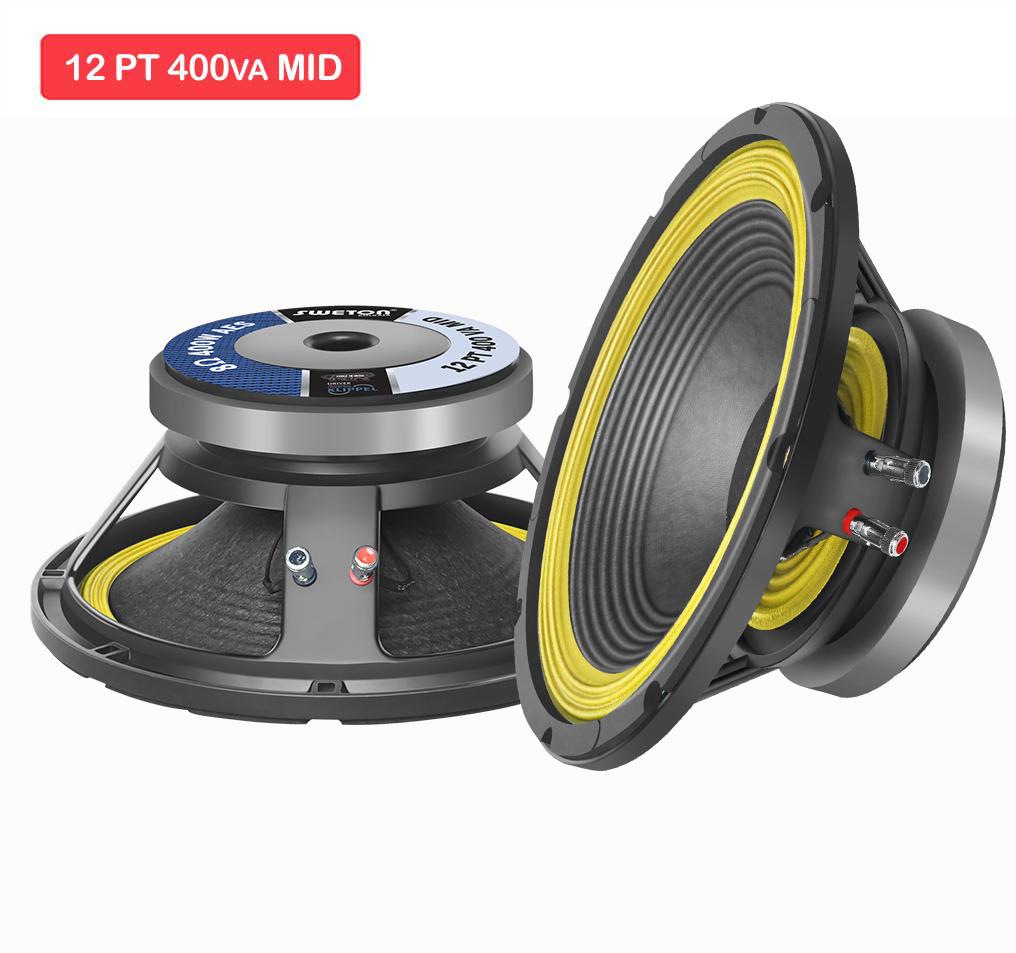

Key Features
Program Power 800 W
Voice Coil 76.2 mm (3 in)
Response 67-4200 Hz
Sensitivity 1W/1M 98 dB

Specification

Nominal Diameter 320 mm
Nominal Impedance
Nominal Power Handling(AES) 400w

Parameters

Resonant Frequency FS 73 Hz
DC Resistance Re 5.5 Ω
Electrical Q Qes 0.41

Mounting Info

Overall Diameter 320 mm
Bolt Circle Diameter 300 mm
Baffle Cutout Diameter 286 mm

Recone Kit

Recone Kit Number REC12PT400VAMB

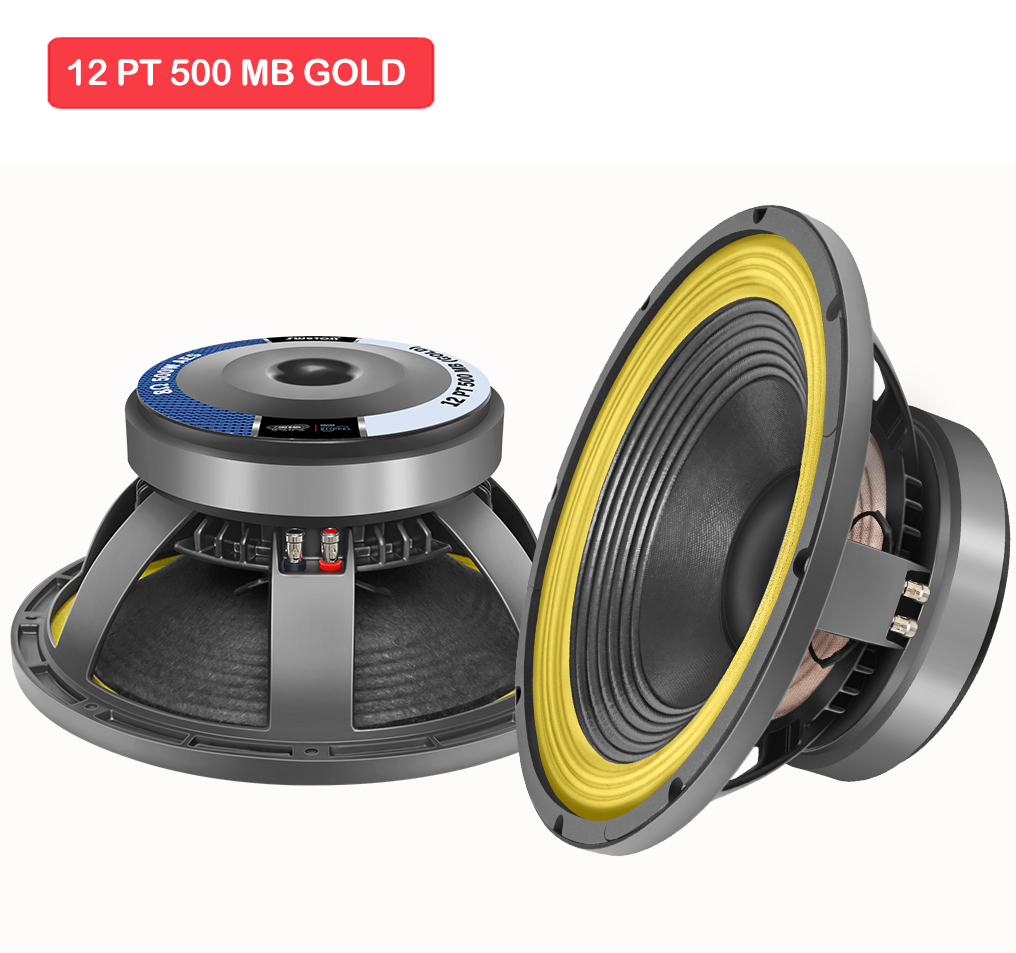

Key Features
Program Power 1000 W
Voice Coil 76.2 mm (3 in)
Response 51-4700 Hz
Sensitivity 1W/1M 99 db

Specification

Nominal Diameter 314 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 500 W

Parameters

Resonant Frequency FS 51 Hz
DC Resistance Re 5.5 Ω
Electrical Q Qes 0.22

Mounting Info

Overall Diameter 314 mm
Bolt Circle Diameter 296 mm
Baffle Cutout Diameter 282 mm

Recone Kit

Recone Kit Number REC12PT500GMB

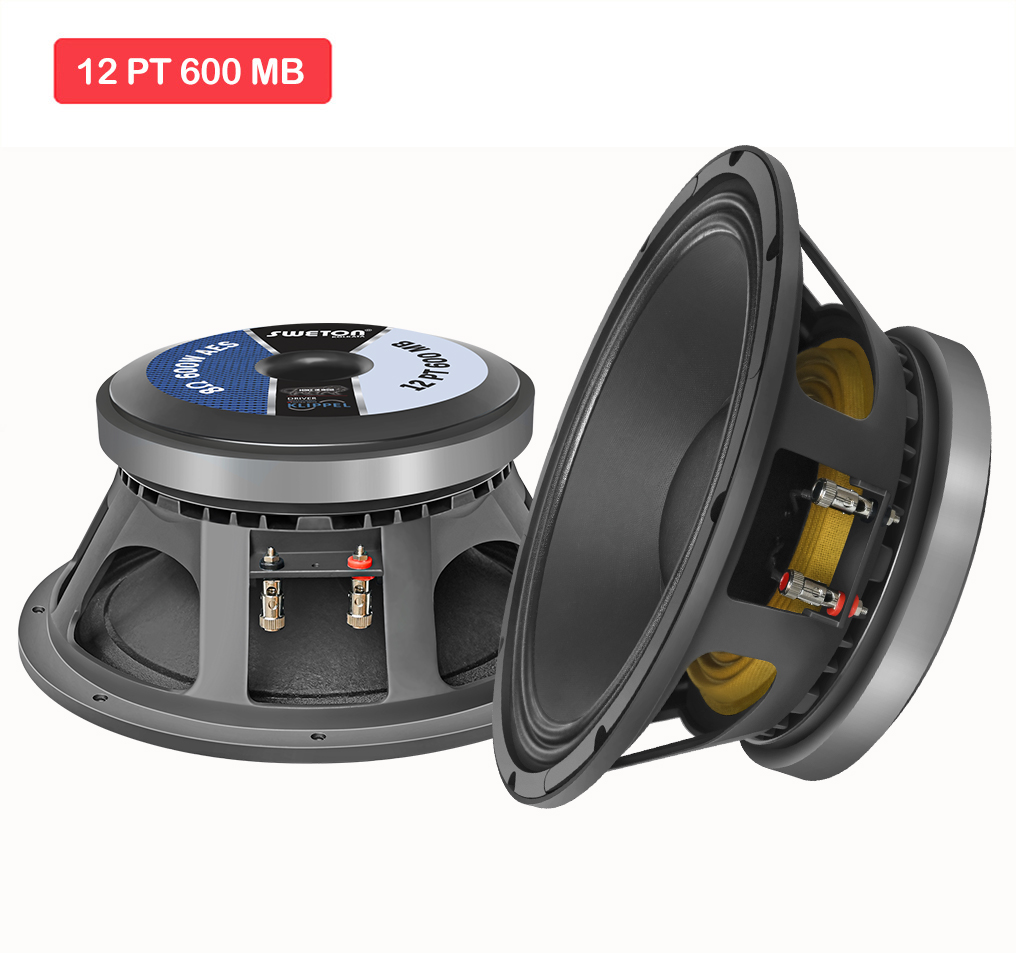

Key Features
Program Power 1200w
Voice Coil 99.3 mm (4 in)
Response 67-4000 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 315 mm
Nominal Impedance
Nominal Power Handling(AES) 600w

Parameters

Resonant Frequency FS 67 Hz
DC Resistance Re 5.7 Ω
Electrical Q Qes 0.48

Mounting Info

Overall Diameter 315 mm
Bolt Circle Diameter 295 mm
Baffle Cutout Diameter 287 mm

Recone Kit

Recone Kit Number REC12PT600MB
Key Features
Program Power 1000 W
Voice Coil 77 mm (3.03 in)
Response 49-3300 Hz
Sensitivity 1W/1M 98 db

Specification

Nominal Diameter
Nominal Impedance
Nominal Power Handling(AES)

Parameters

Resonant Frequency FS 49 Hz
DC Resistance Re 5.6 Ω
Electrical Q Qes 0.44

Mounting Info

Overall Diameter
Bolt Circle Diameter
Baffle Cutout Diameter

Recone Kit

Recone Kit Number

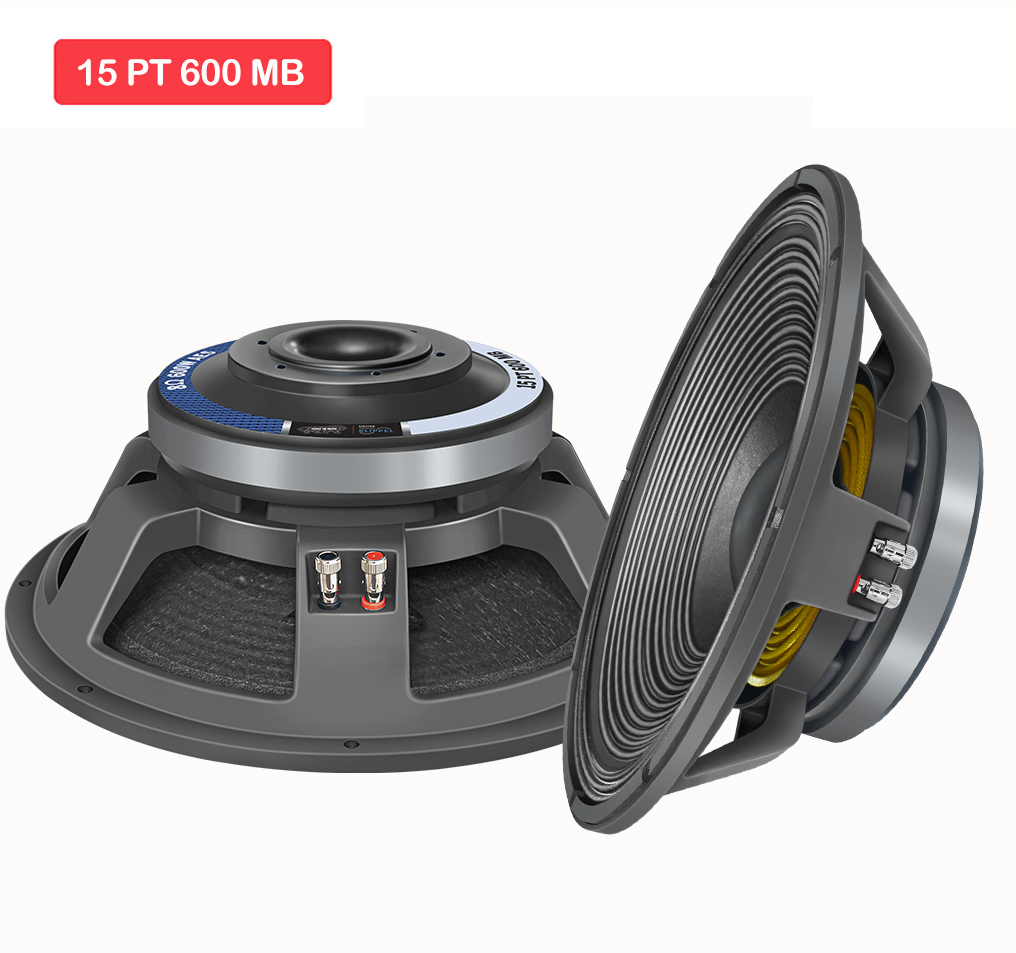

Key Features
Program Power 1200 W
Voice Coil 99.3 mm (4 in)
Response 53-2200 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 388 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 600w

Parameters

Resonant Frequency FS 53 Hz
DC Resistance Re 5.0 Ω
Electrical Q Qes 0.62

Mounting Info

Overall Diameter 388 mm
Bolt Circle Diameter 373 mm
Baffle Cutout Diameter 358 mm

Recone Kit

Recone Kit Number REC15PT600MB

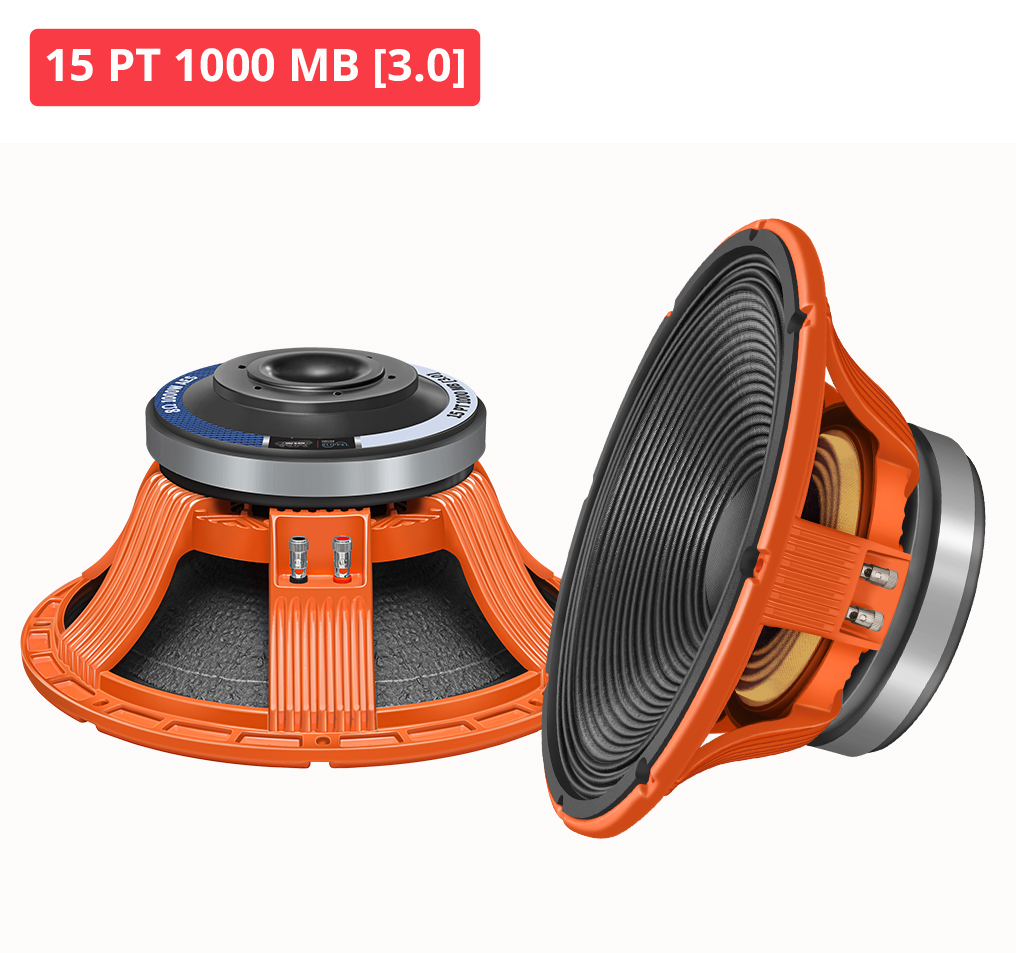

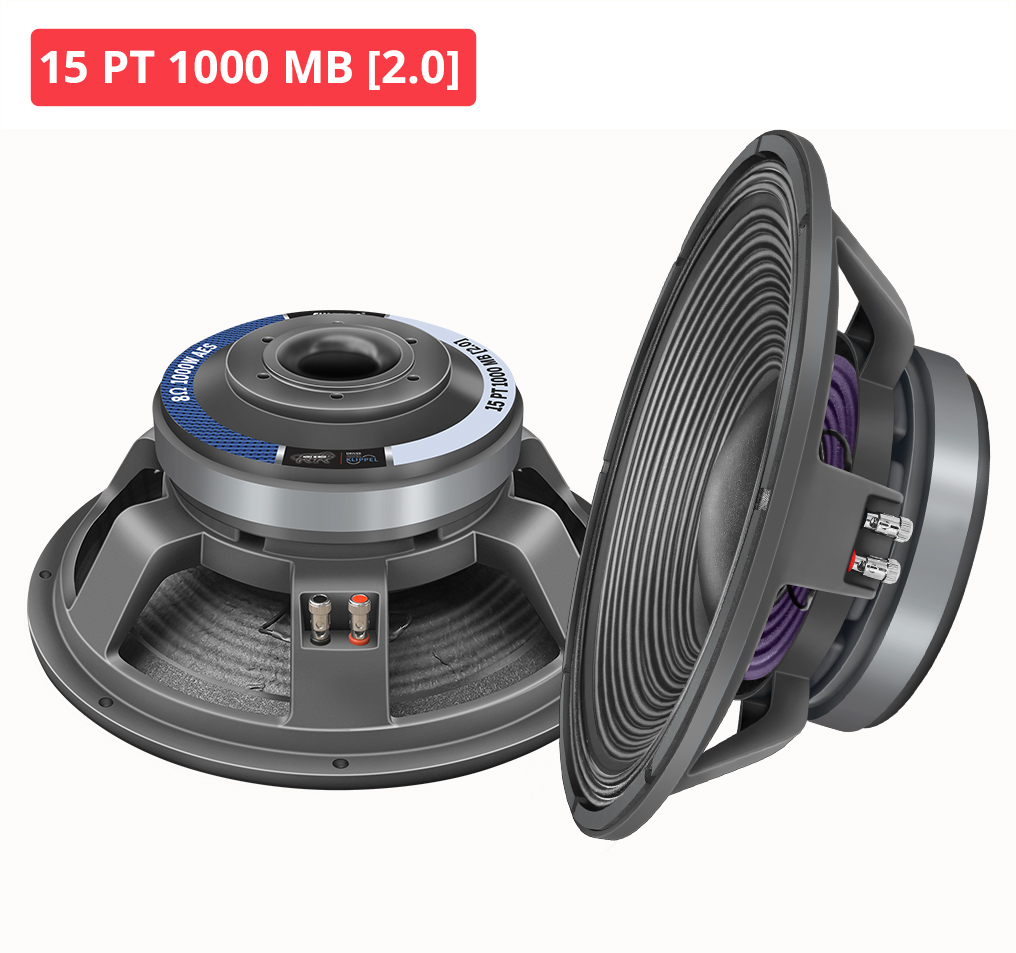

Key Features
Program Power 2000 W
Voice Coil 99.3 mm (4 in)
Response 39-2400 Hz
Sensitivity 1W/1M 97 dB

Specification

Nominal Diameter 388 mm
Nominal Impedance
Nominal Power Handling(AES) 1000w

Parameters

Resonant Frequency FS 39 Hz
DC Resistance Re 5.0 Ω
Electrical Q Qes 0.3

Mounting Info

Overall Diameter 388 mm
Bolt Circle Diameter 373 mm
Baffle Cutout Diameter 358 mm

Recone Kit

Recone Kit Number REC15PT1000MB

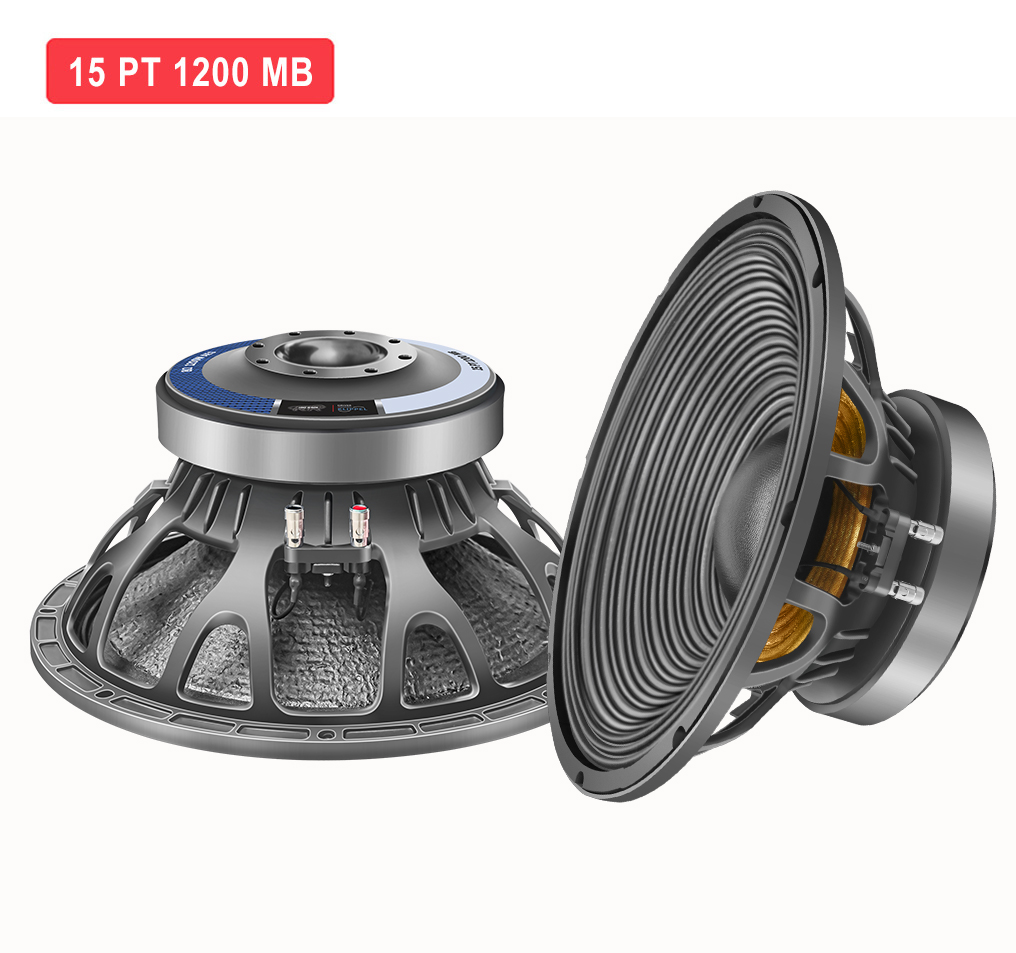

Key Features
Program Power 2400 W
Voice Coil 99.3 mm (4 in)
Response 38-3000 Hz
Sensitivity 1W/1M 96 dB

Specification

Nominal Diameter 394 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 1200W

Parameters

Resonant Frequency FS 38 Hz
DC Resistance Re 6.3 Ω
Electrical Q Qes 0.32

Mounting Info

Overall Diameter 394 mm
Bolt Circle Diameter 375 mm
Baffle Cutout Diameter 352 mm

Recone Kit

Recone Kit Number REC15PT1200MB
Key Features
Program Power 2000w
Voice Coil 99.3 mm (4 in)
Response 50-2000 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 465 mm
Nominal Impedance
Nominal Power Handling(AES) 1000w

Parameters

Resonant Frequency FS 50 Hz
DC Resistance Re 5.8 Ω
Electrical Q Qes 0.7

Mounting Info

Overall Diameter 465 mm
Bolt Circle Diameter 448 mm
Baffle Cutout Diameter 423 mm

Recone Kit

Recone Kit Number REC18PT1000SUB
Key Features
Program Power 2400 W
Voice Coil 99.3 mm (4 in)
Response 49-2000 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 465 mm
Nominal Impedance
Nominal Power Handling(AES) 1200 W

Parameters

Resonant Frequency FS 49 Hz
DC Resistance Re 5.7 Ω
Electrical Q Qes 0.7

Mounting Info

Overall Diameter 465 mm
Bolt Circle Diameter 448 mm
Baffle Cutout Diameter 423 mm

Recone Kit

Recone Kit Number REC18PT1200SUB

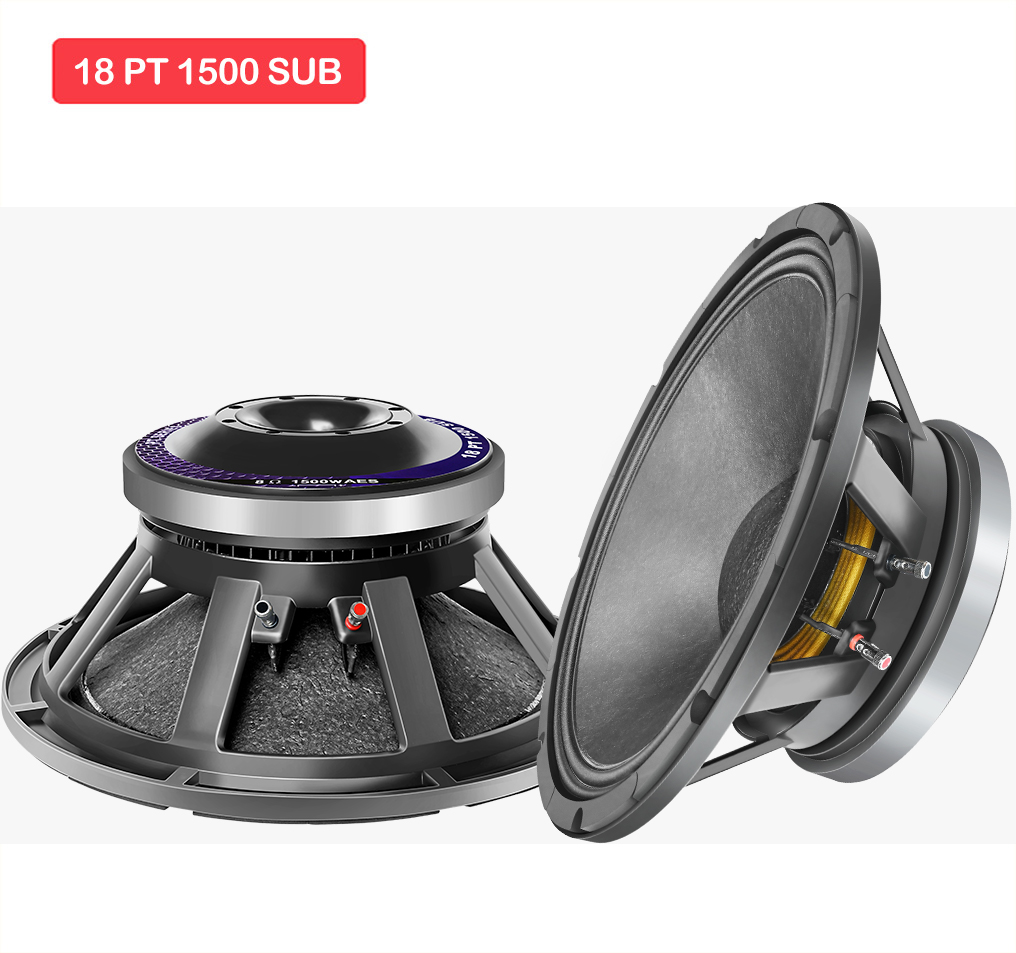

Key Features
Program Power 3000 W
Voice Coil 126 mm (5 in)
Response 43-2000 Hz
Sensitivity 1W/1M 96 dB

Specification

Nominal Diameter 470 mm
Nominal Impedance
Nominal Power Handling(AES) 1500w

Parameters

Resonant Frequency FS 43 Hz
DC Resistance Re 5.9 Ω
Electrical Q Qes 0.42

Mounting Info

Overall Diameter 470 mm
Bolt Circle Diameter 445 mm
Baffle Cutout Diameter 420 mm

Recone Kit

Recone Kit Number REC18PT1500SUB

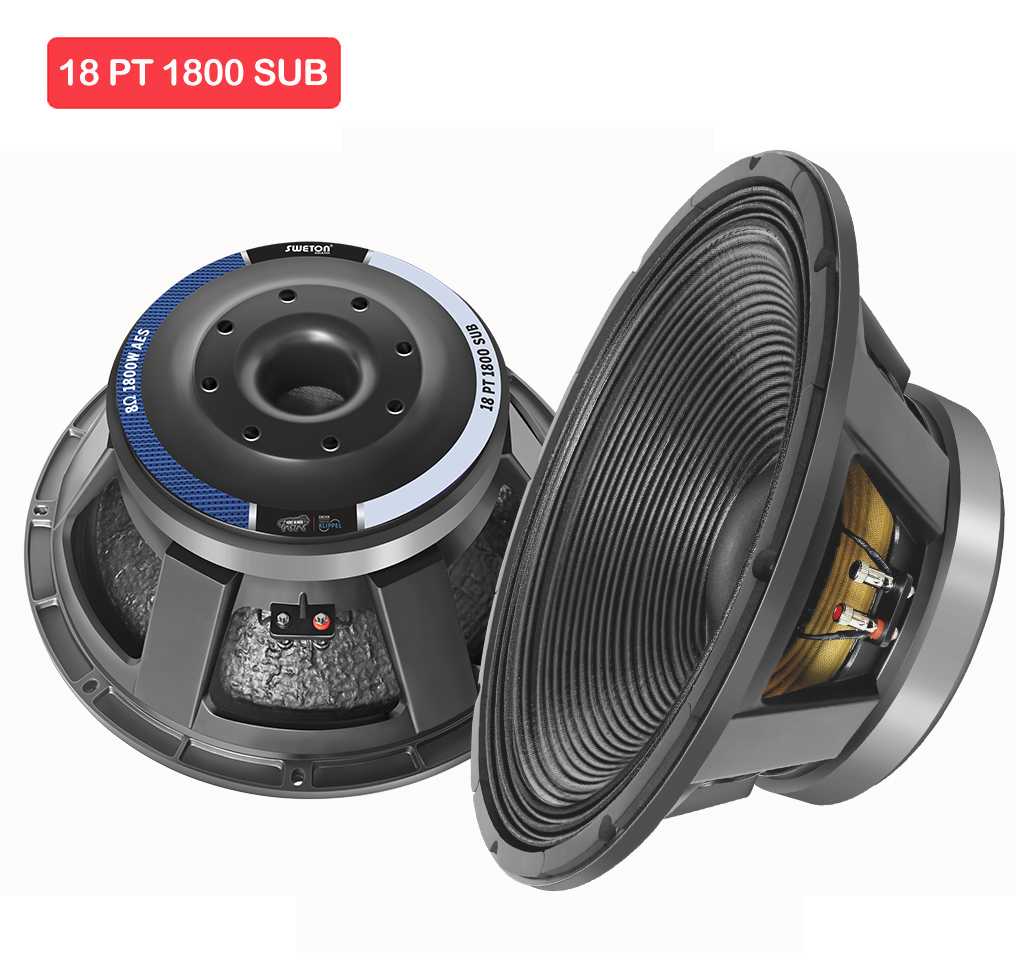

Key Features
Program Power 3600 W
Voice Coil 130 mm (5.12 in)
Response 44-2000 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 464 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 1800 w

Parameters

Resonant Frequency FS 44 Hz
DC Resistance Re 5.1 Ω
Electrical Q Qes 0.49

Mounting Info

Overall Diameter 464 mm
Bolt Circle Diameter 445 mm
Baffle Cutout Diameter 422 mm

Recone Kit

Recone Kit Number REC18PT1800SUB

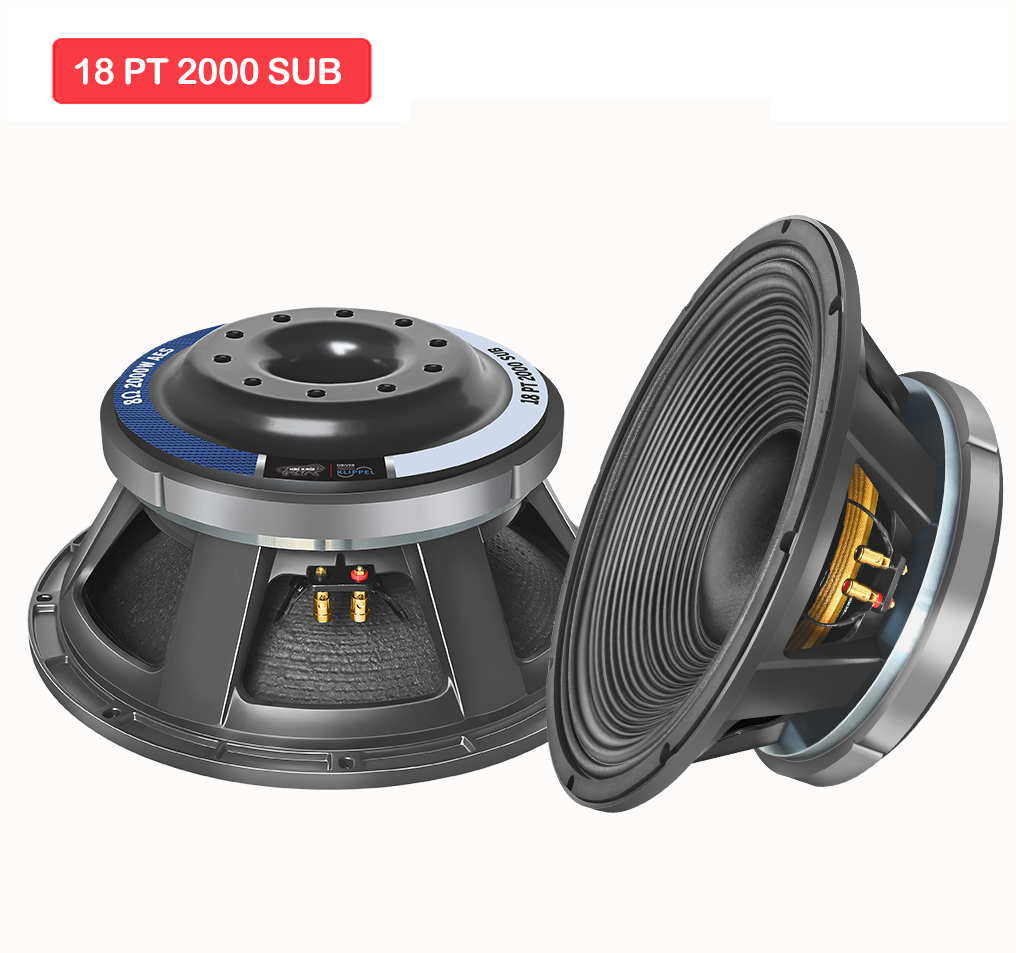

Key Features
Program Power 4000 W
Voice Coil 152 mm (6 in)
Response 32-2000 Hz
Sensitivity 1W/1M 94 dB

Specification

Nominal Diameter 464 mm
Nominal Impedance
Nominal Power Handling(AES) 2000w

Parameters

Resonant Frequency FS 32 Hz
DC Resistance Re 5.7 Ω
Electrical Q Qes 0.33

Mounting Info

Overall Diameter 464 mm
Bolt Circle Diameter 445 mm
Baffle Cutout Diameter 420 mm

Recone Kit

Recone Kit Number REC18PT2000SUB

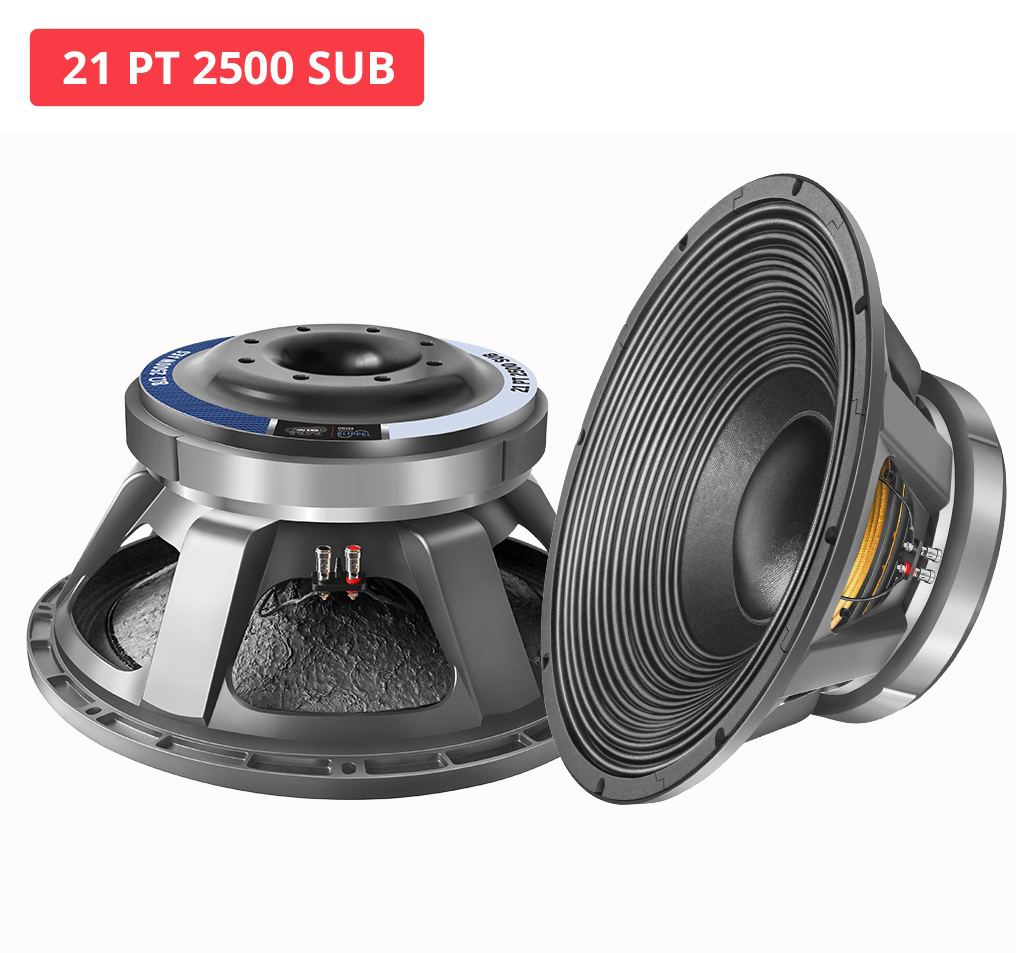

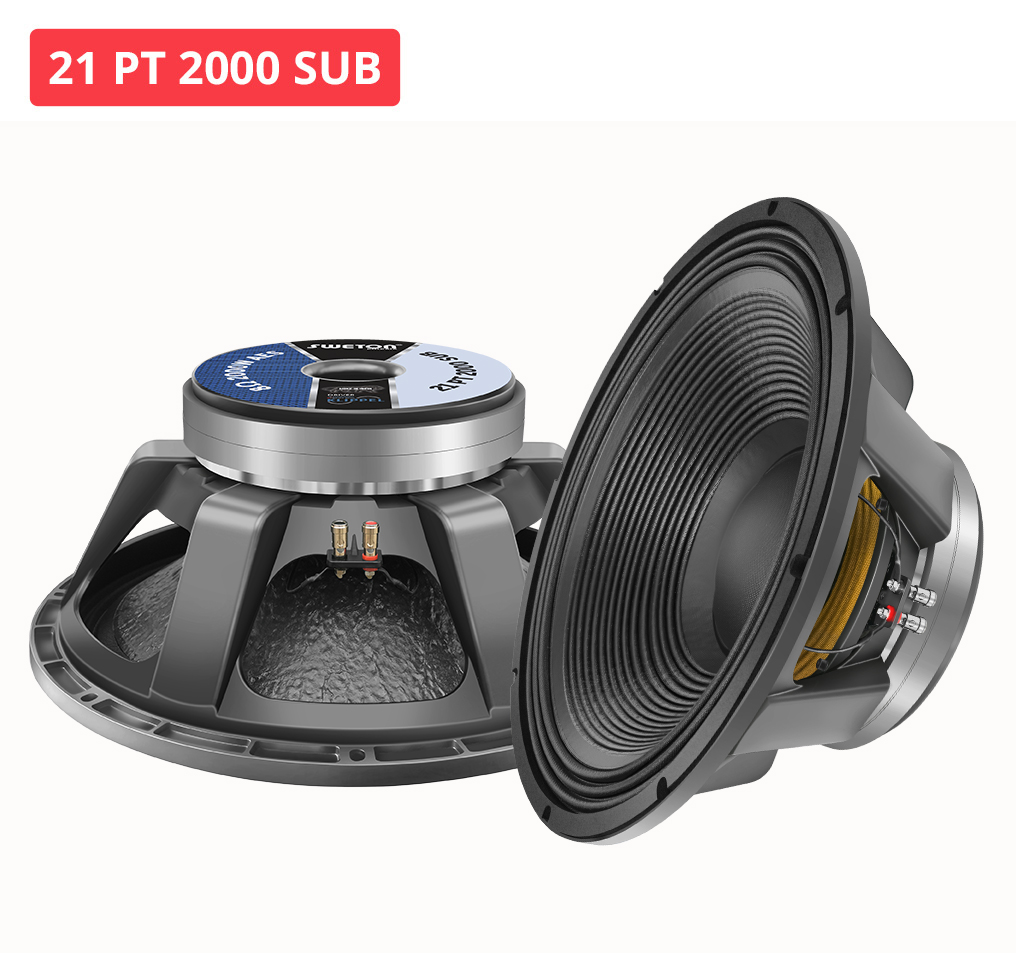

Key Features
Program Power 5000 W
Voice Coil 152 mm (6 in)
Response 42-1000 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 546 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 2500 W

Parameters

Resonant Frequency FS 42 Hz
DC Resistance Re 5.8 Ω
Electrical Q Qes 0.44

Mounting Info

Overall Diameter
Bolt Circle Diameter
Baffle Cutout Diameter

Recone Kit

Recone Kit Number

SBS Series

Key Features
Program Power 300 W
Voice Coil 51.2 mm ( 2 in)
Response 53-6500 Hz
Sensitivity 1W/1M 93 dB

Specification

Nominal Diameter 314 mm
Nominal Impedance 16 Ω
Nominal Power Handling(AES) 150 W

Parameters

Resonant Frequency FS 53 Hz
DC Resistance Re 11.5 Ω
Electrical Q Qes 0.75

Mounting Info

Overall Diameter 314 mm
Bolt Circle Diameter 296 mm
Baffle Cutout Diameter 282 mm

Recone Kit

Recone Kit Number REC12SBS150MB
Key Features
Program Power 400 W
Voice Coil 53 mm (2.08 in)
Response 45-3300 Hz
Sensitivity 1W/1M 94 dB

Specification

Nominal Diameter 313 mm
Nominal Impedance 16 Ω
Nominal Power Handling(AES) 200w

Parameters

Resonant Frequency FS 45 Hz
DC Resistance Re 12 Ω
Electrical Q Qes 0.55

Mounting Info

Overall Diameter 314 mm
Bolt Circle Diameter 296 mm
Baffle Cutout Diameter 282 mm

Recone Kit

Recone Kit Number REC12SBS200MB
Key Features
Program Power 500 W
Voice Coil 53 mm (2.08 in)
Response 54-6200 Hz
Sensitivity 1W/1M 94 dB

Specification

Nominal Diameter 314 mm
Nominal Impedance 16 Ω
Nominal Power Handling(AES) 250 W

Parameters

Resonant Frequency FS 54 Hz
DC Resistance Re 11.5 Ω
Electrical Q Qes 0.65

Mounting Info

Overall Diameter 314 mm
Bolt Circle Diameter 296 mm
Baffle Cutout Diameter 282 mm

Recone Kit

Recone Kit Number REC12SBS250MB

IT Series

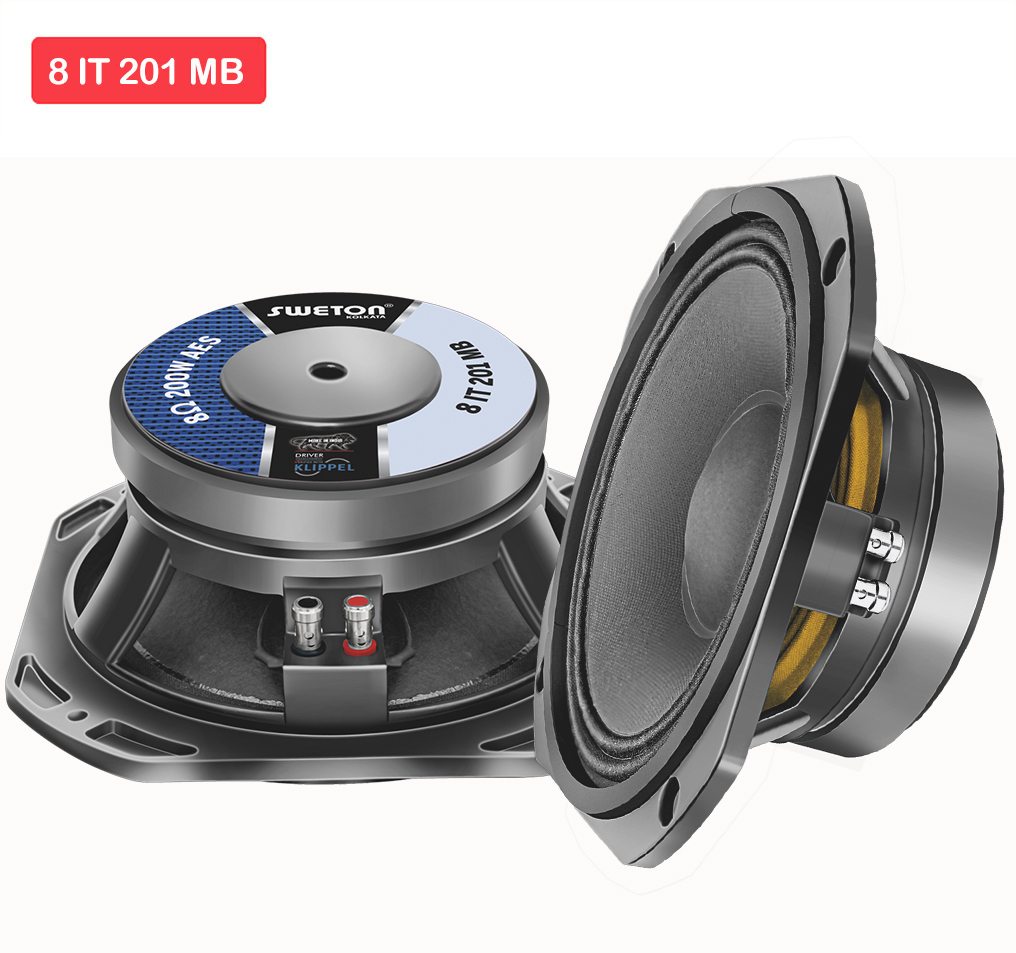

Key Features
Program Power 400w
Voice Coil 51.2 mm (2 in)
Response 84- 5500 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 209 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 200 W

Parameters

Resonant Frequency FS 79Hz
DC Resistance Re 7 Ω
Electrical Q Qes 0.35

Mounting Info

Overall Diameter 209 mm
Bolt Circle Diameter 208 mm
Baffle Cutout Diameter 175 mm

Recone Kit

Recone Kit Number REC8IT200MID
Key Features
Program Power 800 W
Voice Coil 76.2 mm (3 in)
Response 95-7000 Hz
Sensitivity 1W/1M 98 dB

Specification

Nominal Diameter 261 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 400 W

Parameters

Resonant Frequency FS 95 Hz
DC Resistance Re 6.6 Ω
Electrical Q Qes 0.39

Mounting Info

Overall Diameter 261 mm
Bolt Circle Diameter 245 mm
Baffle Cutout Diameter 234 mm

Recone Kit

Recone Kit Number REC10IT400MID

PA Series

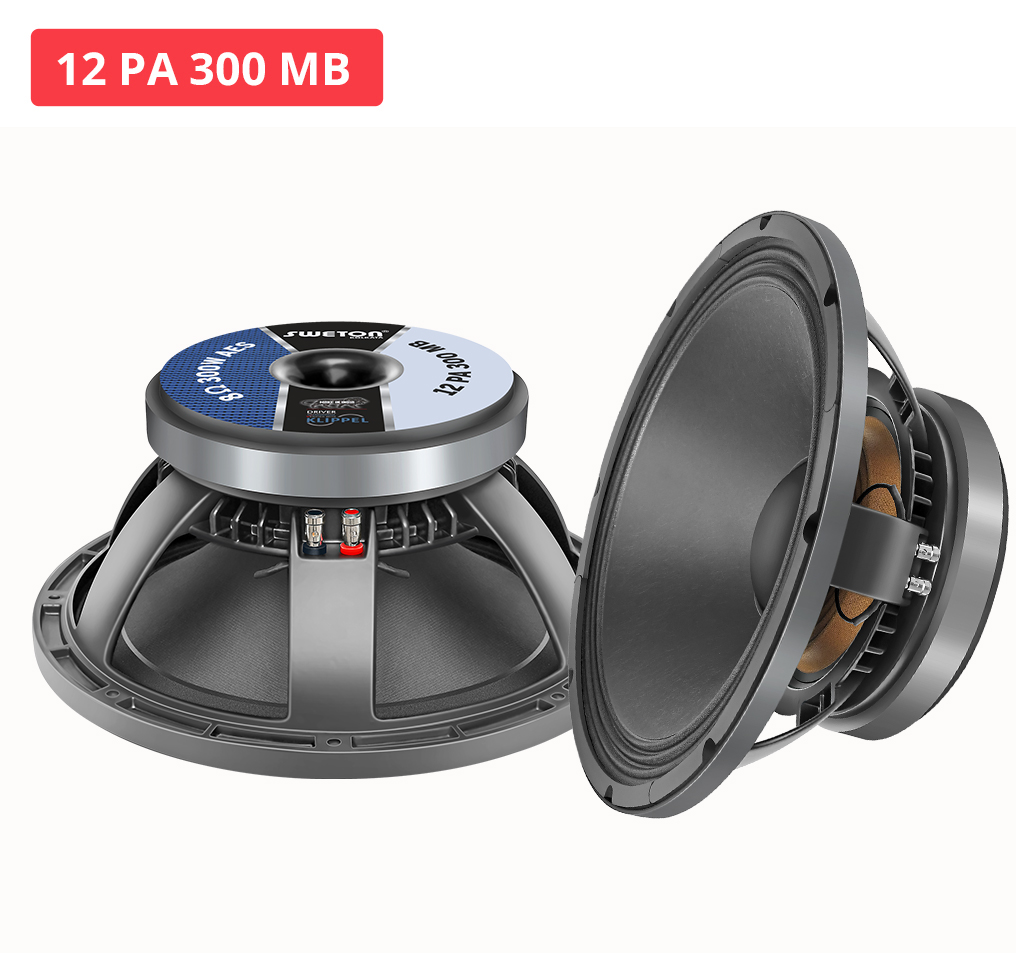

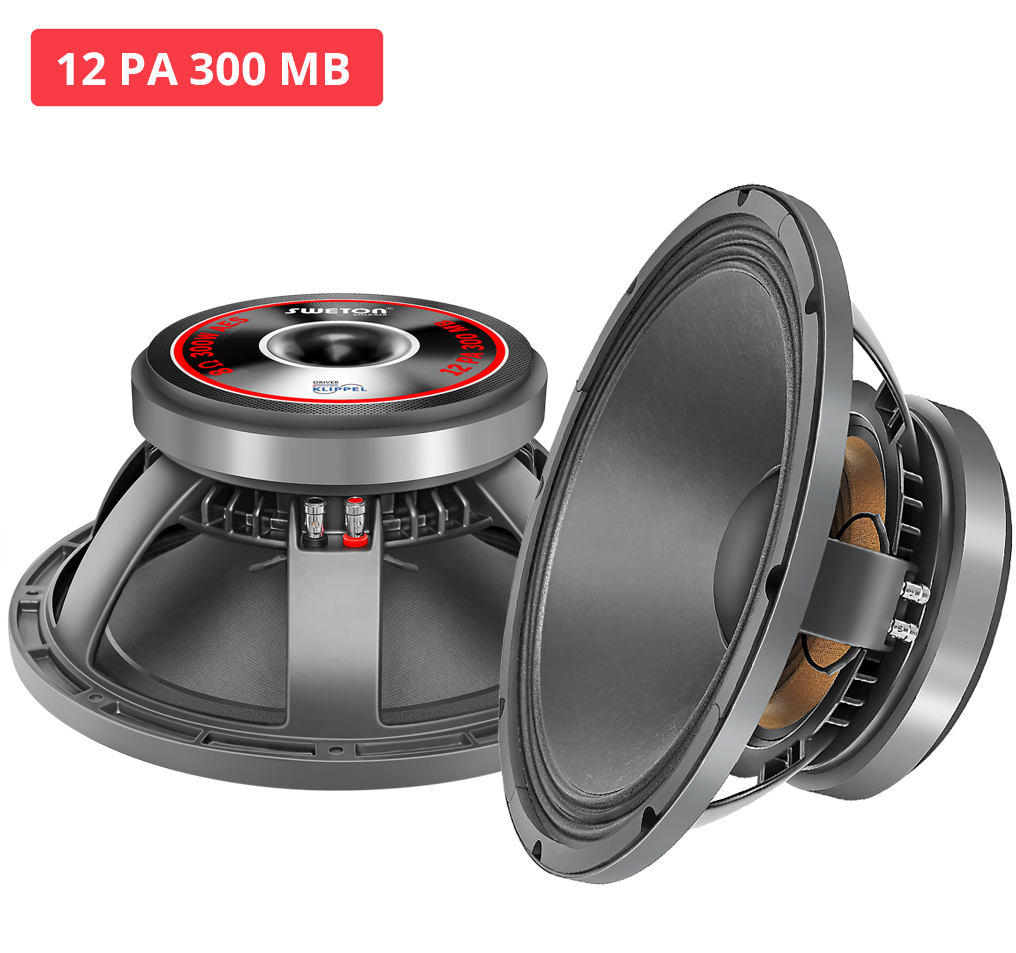

Key Features
Program Power 600 W
Voice Coil 76.2 mm (3 in)
Response 56-4300 Hz
Sensitivity 1W/1M 97 dB

Specification

Nominal Diameter 314 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 300 w

Parameters

Resonant Frequency FS 56 Hz
DC Resistance Re 4.7 Ω
Electrical Q Qes 0.31

Mounting Info

Overall Diameter 314 mm
Bolt Circle Diameter 296 mm
Baffle Cutout Diameter 282 mm

Recone Kit

Recone Kit Number REC12PA300MB

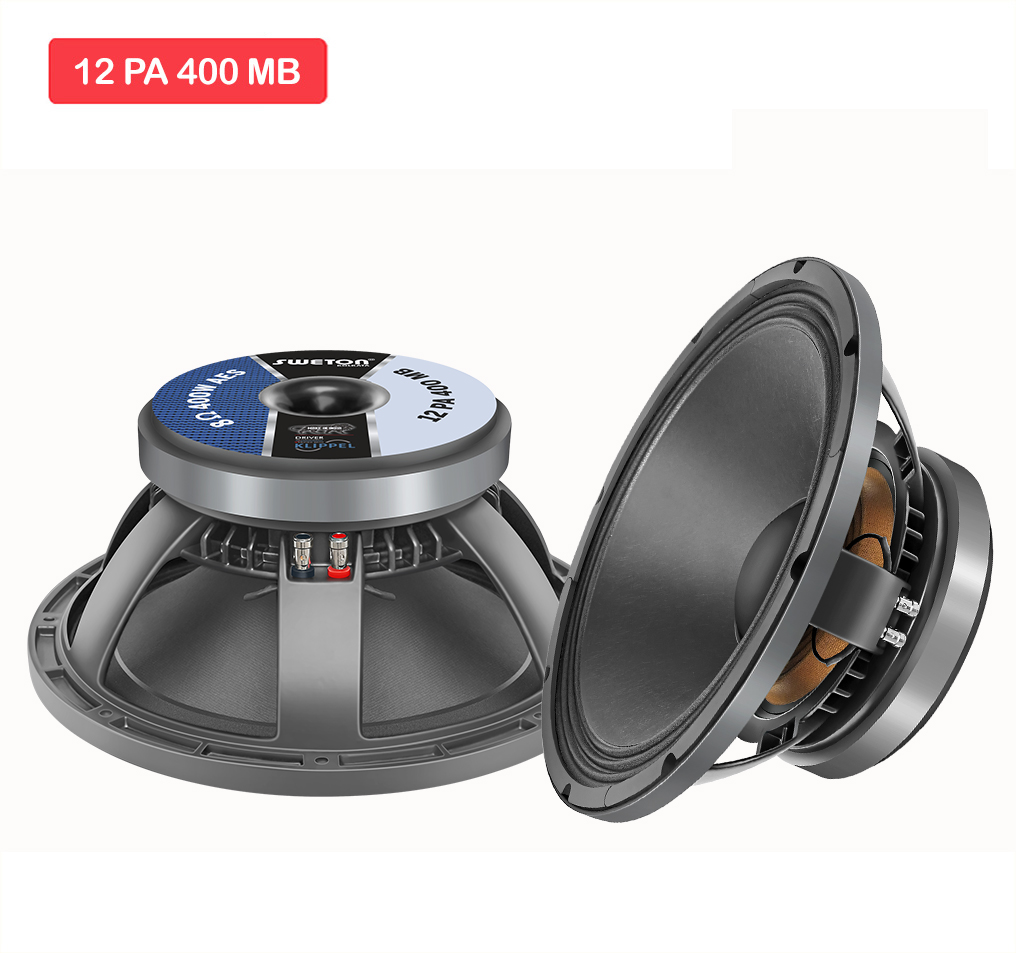

Key Features
Program Power 800 w
Voice Coil 76.2 mm (3 in)
Response 57- 5500 Hz
Sensitivity 1W/1M 97 db

Specification

Nominal Diameter 314 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 400 w

Parameters

Resonant Frequency FS 57 Hz
DC Resistance Re 4.7 Ω
Electrical Q Qes 0.31

Mounting Info

Overall Diameter 314 mm
Bolt Circle Diameter 296 mm
Baffle Cutout Diameter 282 mm

Recone Kit

Recone Kit Number REC12PA400MB
Key Features
Program Power 600w
Voice Coil 76.2 mm (3 in)
Response 47-4100 Hz
Sensitivity 1W/1M 98 dB

Specification

Nominal Diameter 390 mm
Nominal Impedance
Nominal Power Handling(AES) 300w

Parameters

Resonant Frequency FS 47 Hz
DC Resistance Re 5.2 Ω
Electrical Q Qes 0.47

Mounting Info

Overall Diameter 390 mm
Bolt Circle Diameter 375 mm
Baffle Cutout Diameter 356 mm

Recone Kit

Recone Kit Number REC15PA300XP
Key Features
Program Power 800 W
Voice Coil 76.2 mm (3 in)
Response 54-4200 Hz
Sensitivity 1W/1M 99 dB

Specification

Nominal Diameter 390 mm
Nominal Impedance
Nominal Power Handling(AES) 400w

Parameters

Resonant Frequency FS 54 Hz
DC Resistance Re 5.2 Ω
Electrical Q Qes 0.58

Mounting Info

Overall Diameter 390 mm
Bolt Circle Diameter 375 mm
Baffle Cutout Diameter 356 mm

Recone Kit

Recone Kit Number REC15PA400C
Key Features
Program Power 1000 W
Voice Coil 99.3 mm (4 in)
Response 51-2500 Hz
Sensitivity 1W/1M 98 dB

Specification

Nominal Diameter 395 mm
Nominal Impedance
Nominal Power Handling(AES) 500w

Parameters

Resonant Frequency FS 51 Hz
DC Resistance Re 5.8 Ω
Electrical Q Qes 0.9

Mounting Info

Overall Diameter 395 mm
Bolt Circle Diameter 380 mm
Baffle Cutout Diameter 361 mm

Recone Kit

Recone Kit Number REC15PA500MB
Key Features
Program Power 1200 W
Voice Coil 99.3 mm ( 4 in)
Response 46- 2000 Hz
Sensitivity 1W/1M 95 dB

Specification

Nominal Diameter 395 mm
Nominal Impedance 8 Ω
Nominal Power Handling(AES) 600 W

Parameters

Resonant Frequency FS 46 Hz
DC Resistance Re 5.0 Ω
Electrical Q Qes 0.56

Mounting Info

Overall Diameter 395 mm
Bolt Circle Diameter 380 mm
Baffle Cutout Diameter 361 mm

Recone Kit

Recone Kit Number REC15PA600MB
Key Features
Program Power 2000w
Voice Coil 99.3 mm (4 in)
Response 46-2800 Hz
Sensitivity 1W/1M 97 dB

Specification

Nominal Diameter 395 mm
Nominal Impedance
Nominal Power Handling(AES) 1000w

Parameters

Resonant Frequency FS 46 Hz
DC Resistance Re 5.0 Ω
Electrical Q Qes 0.37

Mounting Info

Overall Diameter 395 mm
Bolt Circle Diameter 380 mm
Baffle Cutout Diameter 361 mm

Recone Kit

Recone Kit Number REC15PA1000MB
